光學檢測儀是一種基于光學原理實現精準測量與檢測的關鍵設備，它利用光的反射、折射、散射等特性，對被測物體的表面形貌、尺寸精度、缺陷狀況等進行全面且細致的分析，該儀器配備先進的光學系統和高分辨率傳感器，能夠捕捉到極其微小的變化，并將光信號轉化為電信號進行處理，在工業生產中，光學檢測儀廣泛應用于零部件的質量把控，確保產品符合高標準要求；在科研領域，助力研究人員觀察微觀結構、探索物質特性，其優勢在于非接觸式測量，不會對被測物造成損傷，同時具備高效、快速的檢測能力，能顯著提高生產效率和產品質量，是現代制造業和科學研究不可或缺的重要工具，推動著

光學檢測儀技術原理、應用領域及發展趨勢

光學檢測儀作為現代工業檢測的重要工具，融合了光電技術與機械測量技術，通過計算機技術實現快速、準確的測量功能1。本文將系統性地介紹光學檢測儀的技術原理、核心參數、應用領域及未來發展趨勢。

一、技術原理與核心參數

光學檢測儀的工作原理主要基于光與物質的相互作用特性，包括光的反射、折射、干涉、衍射等現象2。其核心技術環節可分為四個部分：

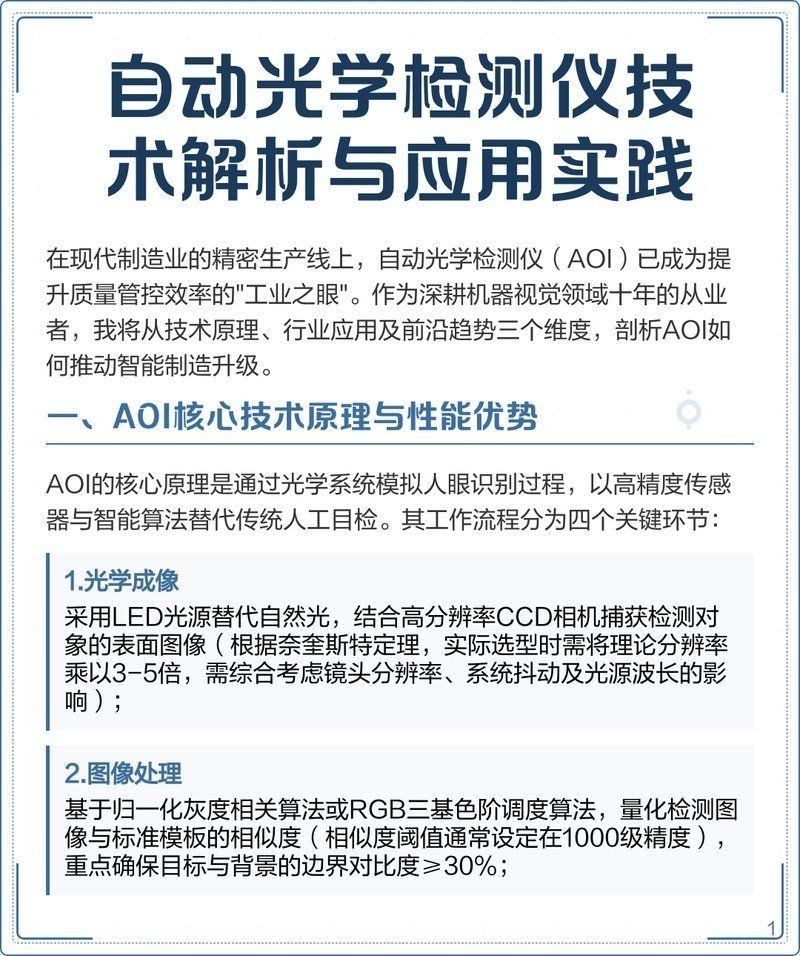

光學成像系統：采用LED光源配合高分辨率CCD相機捕獲檢測對象表面圖像，根據奈奎斯特定理，實際選型需將理論分辨率乘以3-5倍，并綜合考慮鏡頭分辨率、系統抖動及光源波長的影響3。
圖像處理算法：基于歸一化灰度相關算法或RGB三基色階調度算法，量化檢測圖像與標準模板的相似度（相似度閾值通常設定在1000級精度），確保目標與背景的邊界對比度≥30%3。
缺陷判定機制：通過預定義算法分析各類缺陷特征，如焊點虛焊、元件偏移等，實時輸出異常位置及類型3。
數據反饋系統：集成智能管理系統，自動生成檢測報告并聯動生產線。

典型的光學測量儀技術參數包括：

測量范圍：300×150×150毫米（X/Y/Z軸）4
分辨率：XYZ軸均達到0.5微米4
重復精度：0.5微米4
位移速度：400毫米/秒4
變焦倍數：6.5:1自動變焦鏡頭4
檢測速度：每分鐘數百個元件，效率較人工提升90%以上3
穩定性：模塊化設計支持7×24小時運行，平均故障間隔時間超10000小時3

高端設備如3D自動光學檢測系統采用無盲點數字12投影云紋三維檢測技術，配備2500萬像素主攝像機和1800萬像素角度攝像系統，可實現全3D檢測、全2D檢測和深度學習算法的結合5。

二、主要類型與儀器表現

光學檢測儀器根據檢測維度和應用場景可分為多種類型：

二維檢測儀器：
- 二次元測量儀
- 工具顯微鏡

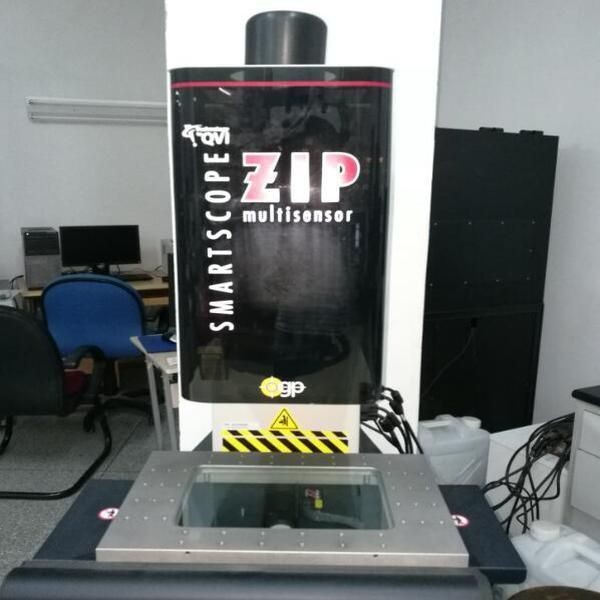

- 光學影像測量儀
- 光學影像投影儀
三維檢測儀器：
- 三次元測量儀
- 三坐標測量機
- 三維激光抄數機

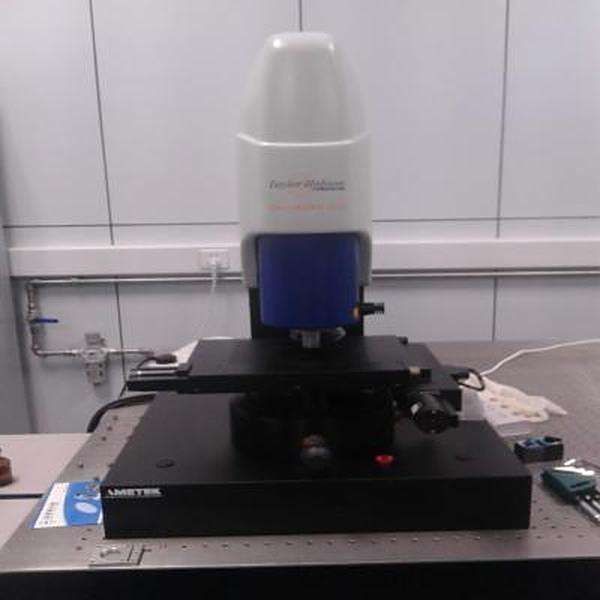

- 光學式形貌測量儀（含干涉物鏡組和壓電陶瓷位移臺，實現納米級Z軸掃描）6
專用檢測系統：

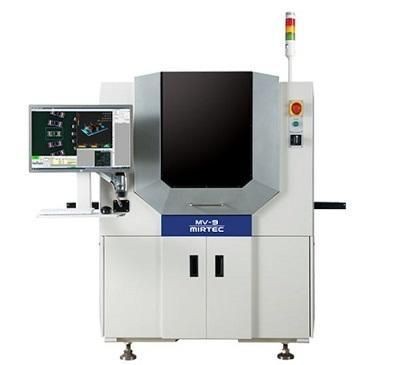

- 自動光學檢測(AOI)系統
- 膠體金檢測儀（采用光電檢測替代目視判讀，誤差率可從15%降至3%）7
- 微型光譜儀（用于食品安全、環境監測等領域）8
- 紅外熱像儀、激光測距儀等2

干涉型光學測量儀包含分光棱鏡和參考鏡的干涉成像系統，通過壓電陶瓷位移臺實現納米級精度的Z軸掃描，配合條紋分析算法和三維重建軟件完成精密測量6。

三、應用領域分析

光學檢測技術已廣泛應用于現代工業檢測，主要檢測產品的形位公差以及數值孔徑等參數1。具體應用領域包括：

1. 制造業與精密加工

金屬制品加工質量檢測
模具設計與制造精度控制
塑膠、五金零件尺寸測量
齒輪嚙合參數驗證
手機等電子元件裝配檢測1
半導體晶圓表面缺陷識別（可檢測0.01mm級缺陷）36
MEMS器件三維輪廓測量6

2. 汽車工業

零部件表面質量檢測
關鍵部件尺寸精度驗證
裝配位置公差控制9

3. 電子與半導體

電路板焊點質量檢測
元件貼裝位置偏移分析
半導體封裝缺陷分類（可處理20余種復雜缺陷）3
SMT生產線

4. 食品與農業

食品外觀、顏色標準化檢測
農藥殘留快速篩查（膠體金檢測儀批處理時間從30分鐘縮短至10分鐘）78
肉類新鮮度分析8

5. 生物醫學

細胞分析與組織成像
疾病診斷輔助
免疫層析實驗定量分析79

6. 環境監測

水質污染物篩查
空氣質量顆粒物濃度分析
土壤特定污染物檢測78

7. 科研領域

微觀結構形變過程觀測
薄膜沉積厚度監控
生物樣本表面拓撲研究6

某封裝企業應用案例顯示，傳統算法僅能處理5-7類形態差異顯著的缺陷，而現代光學檢測系統可有效應對20余種復雜缺陷的分類需求3。在食品安全檢測機構中，光學檢測儀使批量樣本檢測時間從30分鐘縮短至10分鐘，誤差率從15%降至3%7。

四、技術優勢與行業價值

光學檢測儀相比傳統檢測方法具有顯著優勢：

非接觸測量：避免被測物體表面損傷，特別適合精密零件和脆弱材料16。
高效率：檢測速度達每分鐘數百個元件，比人工檢測效率提升90%以上3。
高精度：最高可實現0.5微米級分辨率和重復精度4，部分系統能識別0.01mm級缺陷3。
智能化：
- 自動生成檢測報告
- 實時數據反饋
- 工藝參數自動調整3
- AI自動編程（采用IPC國際標準庫）5
批量處理：多聯卡設計提升批量處理能力，解決傳統檢測效率瓶頸7。
數據管理：
- 強大存儲與追溯功能
- 網絡實時共享
- 全過程管理系統57

這些優勢使光學檢測儀成為智能制造升級的關鍵設備，推動工業檢測從人工主觀判斷向數字化、智能化方向發展。Intellisys等全過程管理系統更助力實現智能工廠的構建5。

五、發展趨勢與前沿技術

光學檢測技術正朝著以下方向發展：

更高精度：納米級測量技術持續突破，滿足半導體等尖端產業需求6。
智能化升級：
- 深度學習算法集成
- 自動缺陷分類能力提升
- 智能編程簡化操作流程5
多技術融合：
- 3D檢測與2D檢測結合
- 光學與其它傳感技術協同
- 多維度同步檢測（如5維同步檢測）5
微型化與便攜性：
- 微型光譜儀等小型設備普及
- 消費電子集成應用8
行業應用拓展：
- 新能源汽車檢測需求增長
- 生物領域深入應用
- 環境監測范圍擴大78
標準化與互聯互通：
- 采用國際標準庫
- 設備間數據協議統一
- 工業互聯網深度整合5

隨著技術進步，光學檢測儀將在更多領域替代傳統檢測方法。微型光譜儀等設備的成本降低和性能提升，將使光學檢測技術進一步普及8。AI算法的引入將增強設備處理復雜缺陷的能力，如解決半導體封裝中20余種缺陷的分類難題3。

六、總結

光學檢測儀作為現代工業檢測的核心設備，通過高精度光學系統和智能算法的結合，實現了對復雜零部件輪廓、表面形狀、尺寸及位置的高效測量4。從金屬加工到半導體制造，從食品安全到診斷，其應用領域不斷擴展19。隨著3D檢測、人工智能、微型化等技術的發展，光學檢測儀將繼續推動智能制造和質量控制體系的升級，為各行業提供更加精準、高效的檢測解決方案35。未來，更高精度、更強智能、更廣應用將成為光學檢測技術發展的主要方向68。
