褐鐵礦的磁性特性及其與磁鐵的相互作用分析

褐鐵礦作為一種重要的含鐵礦物，其磁性特性直接關系到選礦工藝和工業應用。關于褐鐵礦能否被磁鐵吸起的問題，需要從其化學成分、晶體結構和物理性質等多方面進行綜合分析。

褐鐵礦的基本性質與組成

褐鐵礦并非單一礦物，而是多種含水氧化鐵礦物的混合物統稱12。其主要成分可表示為mFeO·nHO，實際上是針鐵礦(FeO(OH))、水針鐵礦(FeO·HO)和氫氧化鐵等礦物的混合物，常含有粘土、石英等雜質12。這種復雜的組成導致褐鐵礦的物理性質(包括磁性)存在較大變化。

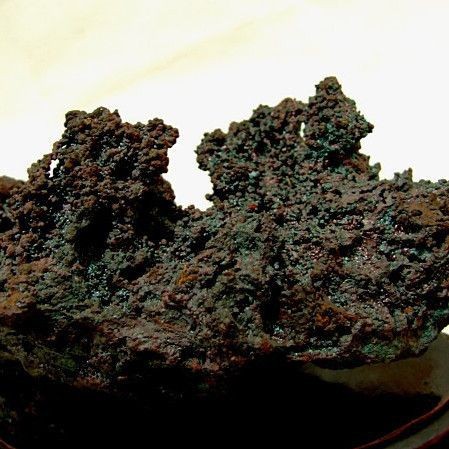

從外觀上看，褐鐵礦通常呈現黃褐色至深褐色或黑灰色，條痕為黃褐色，具有半金屬光澤2。其結構通常較為松軟，密度較小(與磁鐵礦和赤鐵礦相比)，含水量較高34。這些特征使其在鐵礦石中相對容易識別。

褐鐵礦的磁性表現

關于褐鐵礦的磁性，不同來源提供了看似矛盾但實際上相互補充的信息：

1. 天然狀態下的弱磁性：在自然狀態下，大多數褐鐵礦樣品不顯示明顯磁性，不能被普通磁鐵吸引25。這是因為其主要成分針鐵礦和水針鐵礦本身不具有強鐵磁性2。

2. 磁選工藝的應用：工業上卻有使用褐鐵礦磁選機的實例7。這種看似矛盾的現象源于褐鐵礦中含有少量磁性礦物成分，或者通過特殊處理改變了其磁性特性78。

3. 成分差異的影響：不同產地的褐鐵礦因成分差異可能表現出不同的磁性。含赤鐵礦較多的褐鐵礦可能具有稍強的磁性1，而含較多針鐵礦的樣品則磁性更弱。

影響褐鐵礦磁性的關鍵因素

褐鐵礦能否被磁鐵吸引取決于多種因素：

1. 礦物組成比例：褐鐵礦中若含有磁鐵礦或磁赤鐵礦等強磁性礦物雜質，即使含量很低也會增強其整體磁性1。

2. 水分含量：作為含水鐵氧化物，水分子的存在會影響晶體結構和磁疇排列，通常含水量越高，磁性表現越弱2。

3. 顆粒大小與結構：疏松多孔的褐鐵礦比致密塊狀的更不易顯示磁性3，而細顆粒比粗顆粒更易被磁選機捕獲7。

4. 熱處理影響：經過焙燒處理后，褐鐵礦可轉化為具有較強磁性的磁鐵礦或磁赤鐵礦8。這種相變顯著增強了其被磁鐵吸引的可能性。

褐鐵礦與其他鐵礦石的磁性比較

與其他主要鐵礦石相比，褐鐵礦的磁性表現明顯不同：

• 磁鐵礦(FeO)：具有強磁性，能被普通磁鐵輕易吸引45，是典型的鐵磁性礦物。
• 赤鐵礦(FeO)：在自然狀態下無磁性或僅有弱磁性，但加熱后可獲得磁性36。
• 菱鐵礦(FeCO)：無磁性，不能被磁鐵吸引4。
• 黃鐵礦(FeS)：無磁性，且與褐鐵礦可通過灼燒產生的SO氣味區分5。

這種磁性差異常被用于鐵礦石的鑒別和分選。例如，磁鐵礦可直接通過磁選分離，而褐鐵礦和赤鐵礦通常需要先經過焙燒等處理增強磁性后再進行磁選89。

工業應用中的褐鐵礦磁選技術

盡管天然褐鐵礦磁性較弱，但工業上仍開發了多種利用其磁性的選礦方法：

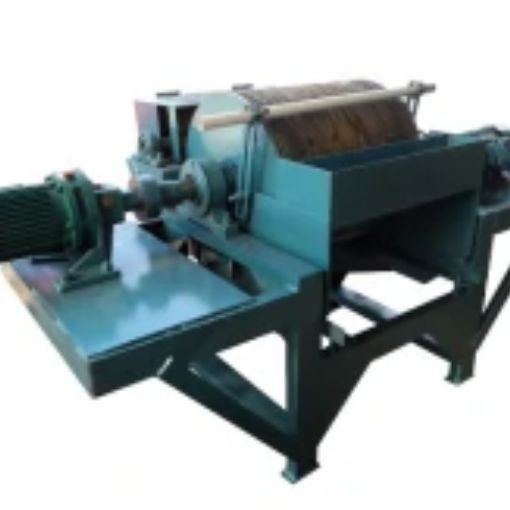

1. 直接磁選技術：高梯度磁選機可捕獲褐鐵礦中的弱磁性顆粒7。這種設備通過產生強磁場和梯度，能夠分離傳統磁鐵無法吸引的礦物。

2. 磁化焙燒-磁選工藝：將褐鐵礦與還原劑(如煤粉)在高溫(通常700-900°C)下焙燒，使其轉化為具有強磁性的磁鐵礦8。轉化反應可表示為：
   2FeOOH → FeO + HO (脫水)
   3FeO + CO → 2FeO + CO (還原)

3. 聯合選礦流程：實際生產中常將磁選與其他方法(如重選、浮選)結合使用9。例如先通過焙燒增強磁性，再進行磁選分離，最后用浮選提高精礦品位。

實驗研究與理論分析

針對褐鐵礦磁性的科學研究揭示了更多細節：

1. 湖南某褐鐵礦的研究顯示，原礦直接磁選效果有限，但經650°C焙燒60分鐘后，磁選回收率顯著提高8。這表明熱處理可有效改變褐鐵礦的磁性。

2. 結構分析發現，褐鐵礦的磁性與其結晶水含量密切相關。脫水過程不僅減重，還促使晶體結構重組，形成更有利于磁性表現的相28。

3. 微觀機理研究表明，褐鐵礦中Fe3離子的排列方式和相互作用決定了其宏觀磁性表現。外磁場作用下，這些離子的自旋取向可能發生調整，產生弱磁性響應。

實際應用中的注意事項

在實際判斷褐鐵礦能否被磁鐵吸引時，需考慮以下因素：

1. 磁鐵強度：普通磁鐵可能無法吸引褐鐵礦，但強磁鐵或電磁鐵可能產生明顯效果7。

2. 樣品狀態：粉末狀褐鐵礦比塊狀更易顯示磁性效應，因其比表面積大，可能含有更多磁性成分7。

3. 溫度影響：加熱后的褐鐵礦更易被磁化，冷卻后可能保留部分剩余磁性6。

4. 雜質含量：含磁鐵礦雜質的褐鐵礦樣品可能表現出意外強的磁性1。

總結與結論

綜合相關研究和工業實踐，關于褐鐵礦能否被磁鐵吸引的問題可得出以下結論：

1. 天然褐鐵礦在大多數情況下不能被普通磁鐵吸引，因其主要成分針鐵礦和水針鐵礦本身不具有強鐵磁性2。

2. 通過適當處理(如焙燒)，褐鐵礦可轉化為磁性較強的形式，從而能夠被磁鐵吸引或進行磁選分離8。

3. 工業磁選工藝利用高梯度磁場或預處理手段，能夠有效回收褐鐵礦中的鐵成分78。

4. 褐鐵礦的磁性表現具有條件依賴性，需結合具體樣品的成分、結構和處理歷史進行判斷12。

因此，簡單回答褐鐵礦能否被磁鐵吸起需謹慎：在未處理狀態下通常不能，但經過適當處理或使用特殊設備則可以。這一特性差異正是褐鐵礦選礦技術發展的理論基礎和工藝創新的出發點。

褐鐵礦


氧化物和氫氧化物 中國科普博覽如何區別赤鐵礦、磁鐵礦和褐鐵礦

百度教育

地學時光 II 第三十一期 老“鐵”來了

微信公眾平臺區別:磁鐵礦、赤鐵礦、褐鐵礦和黃鐵礦 960化工網是否所有鐵礦石都能被磁鐵吸起

百度教育

褐鐵礦磁選機

褐鐵礦焙燒與磁選工藝試驗研究紅星機器赤鐵礦、褐鐵礦、磁鐵礦混合礦怎么選別:提高效率的方法

搜狐新聞褐鐵礦焙燒后磁性如何哪些因素會影響褐鐵礦的磁性工業上如何增強褐鐵礦的磁性
