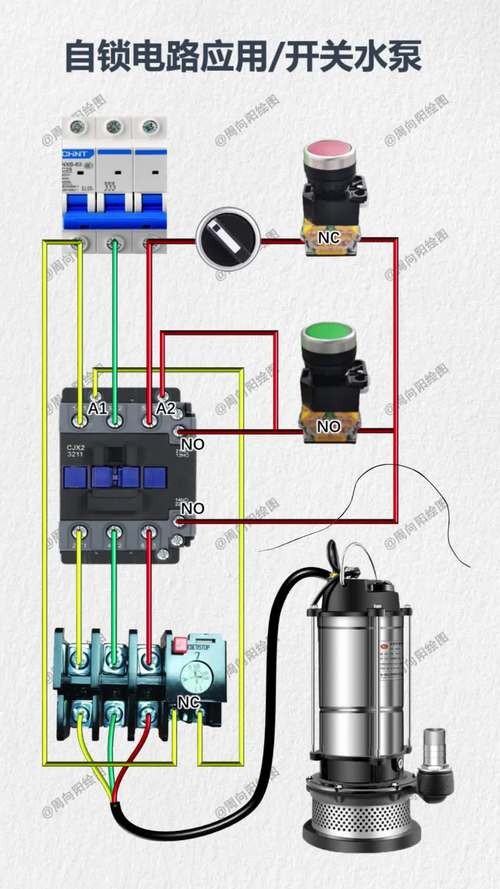

西龍魚缸水泵開關接線圖

根據搜索結果，關于魚缸水泵開關接線的相關信息主要涉及繼電器控制、浮球開關控制等方案。以下是綜合整理后的接線指南：

1. 繼電器控制方案

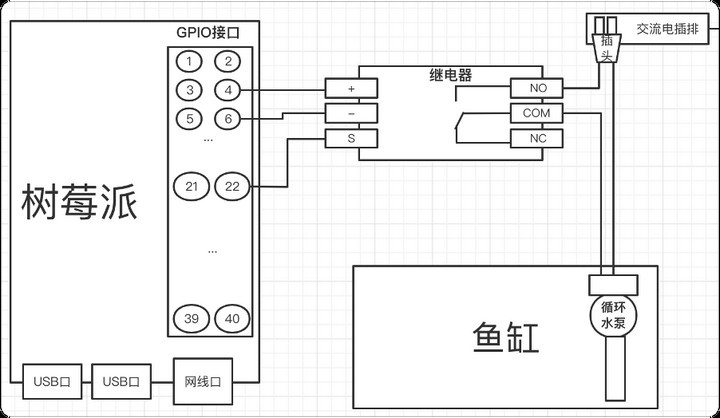

   • 使用樹莓派等控制端通過GPIO接口（如22號針腳）輸出信號控制繼電器，繼電器再控制水泵電源通斷。水泵線剪斷后分別接繼電器的COM公共端和NO常開端1。
   • 需注意GPIO針腳編號規則和杜邦線的公母頭匹配，建議購買多種類型方便試驗1。

2. 浮球開關控制方案

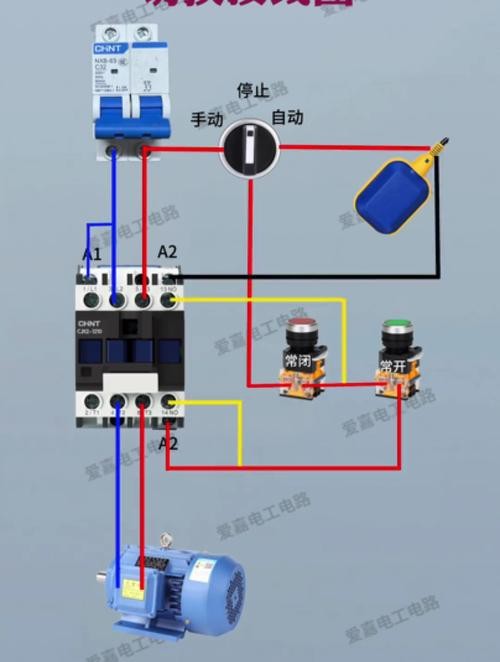

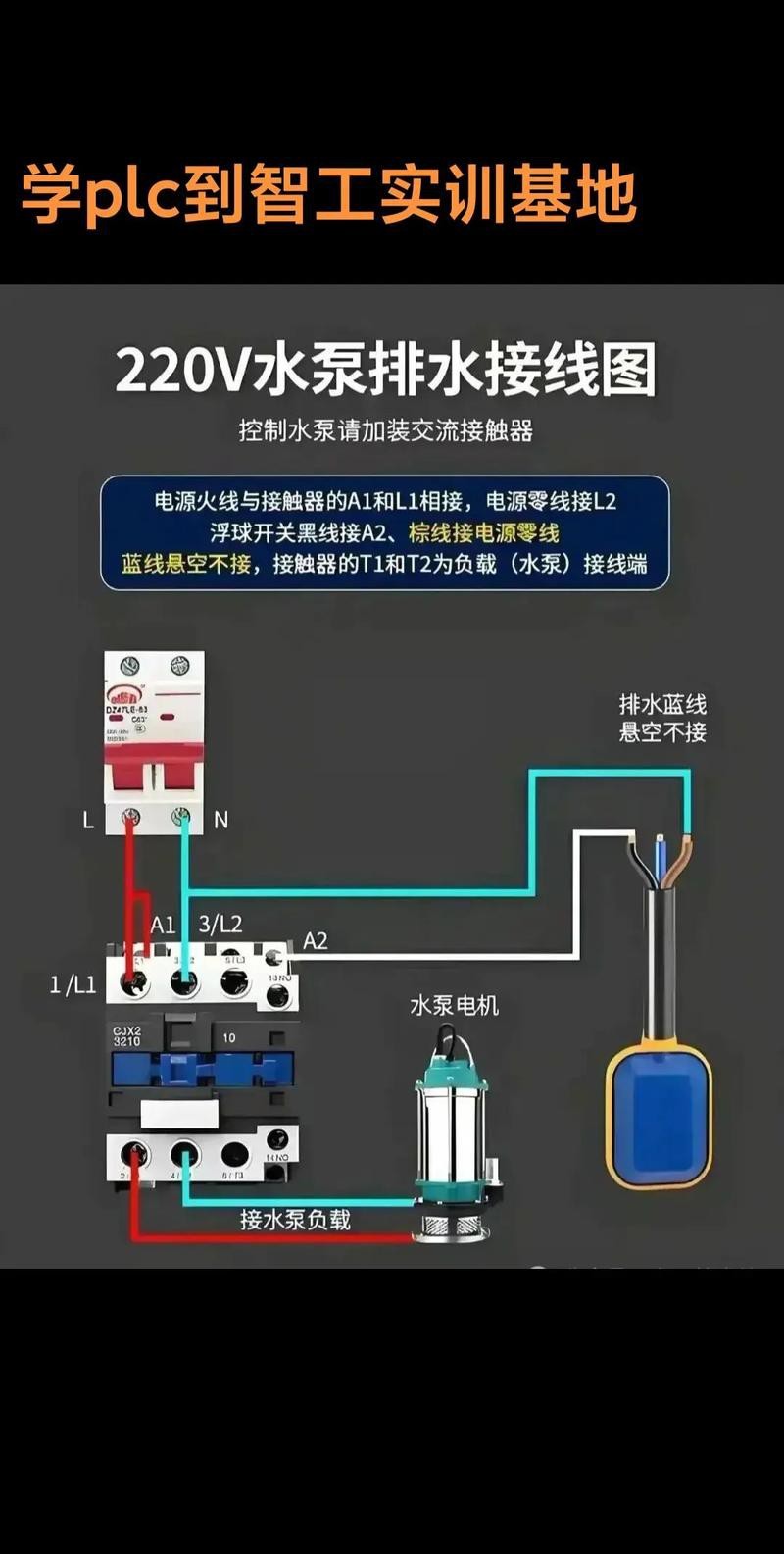

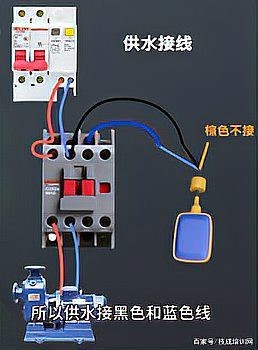

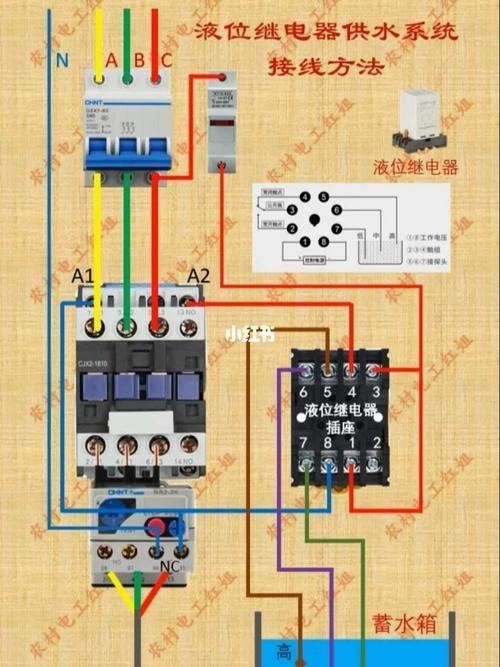

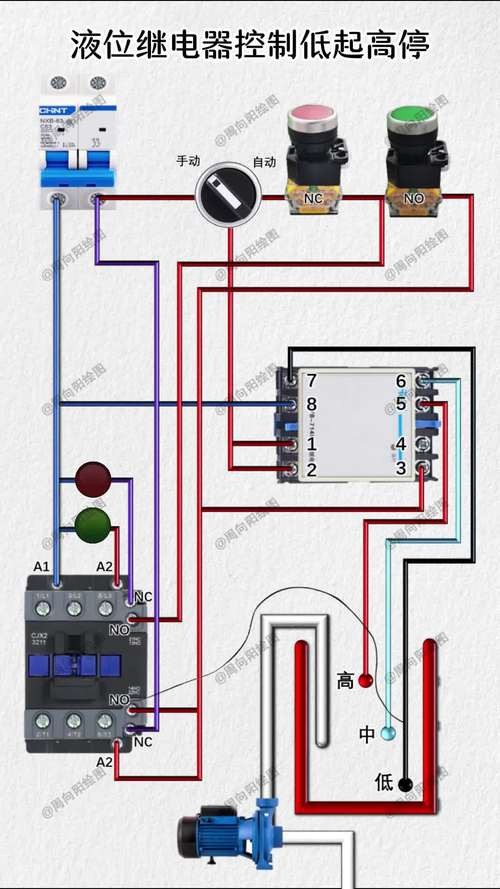

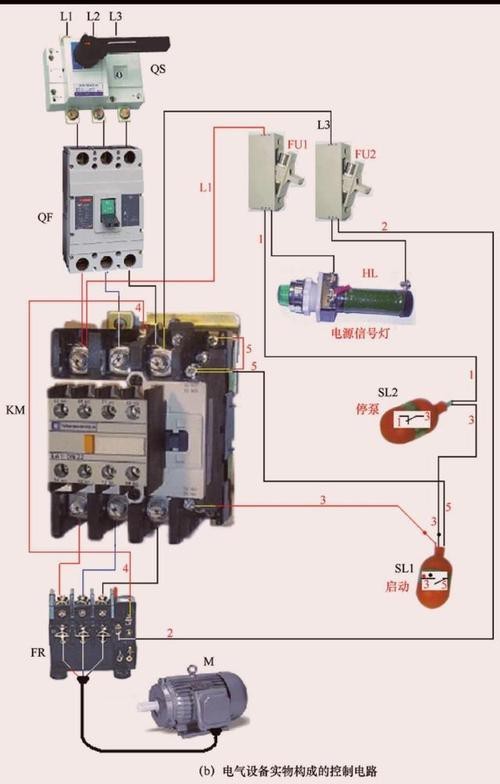

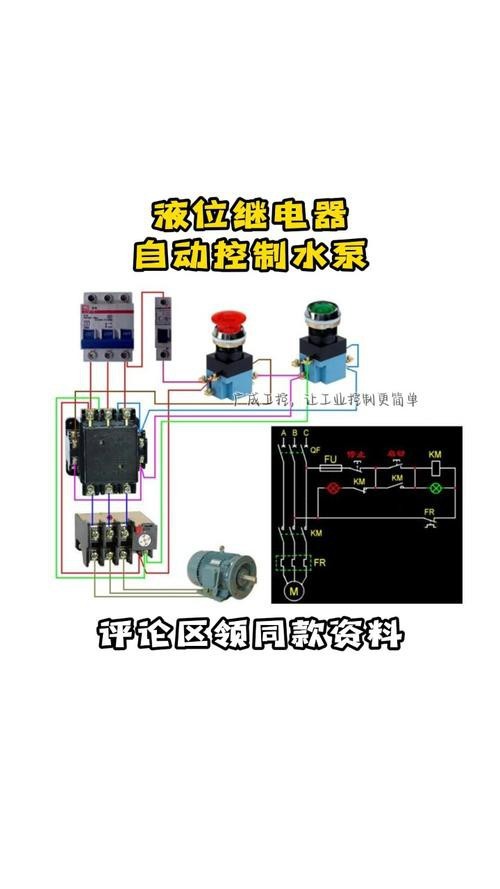

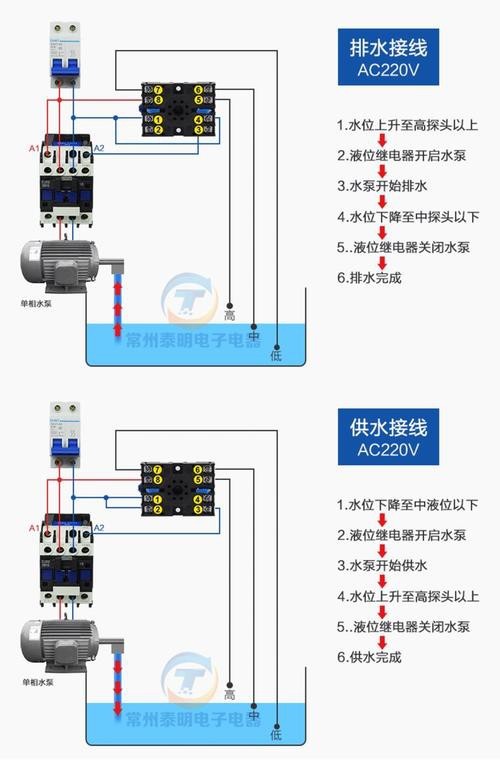

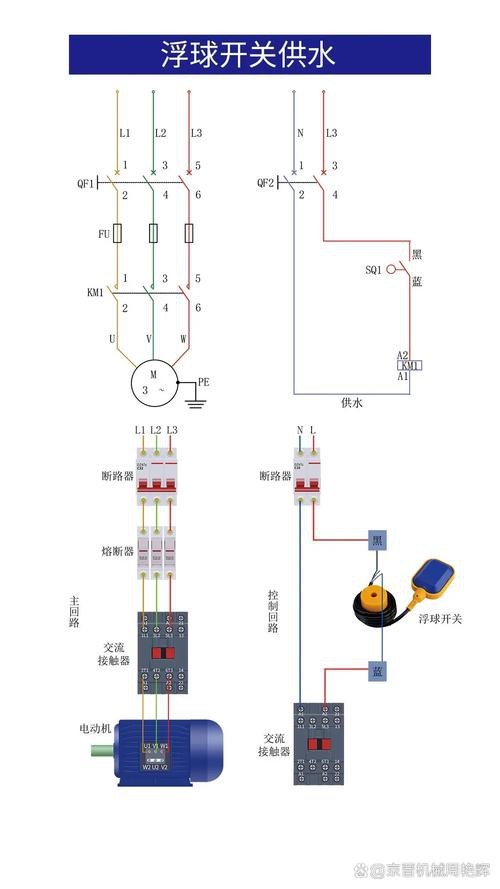

   • 浮球開關需配合交流接觸器使用，先通過萬用表測量確定三線（公共端、常開、常閉）功能。例如供水接線：浮球開關藍色線接接觸器線圈A2，黑色線接零線，棕色線懸空2。

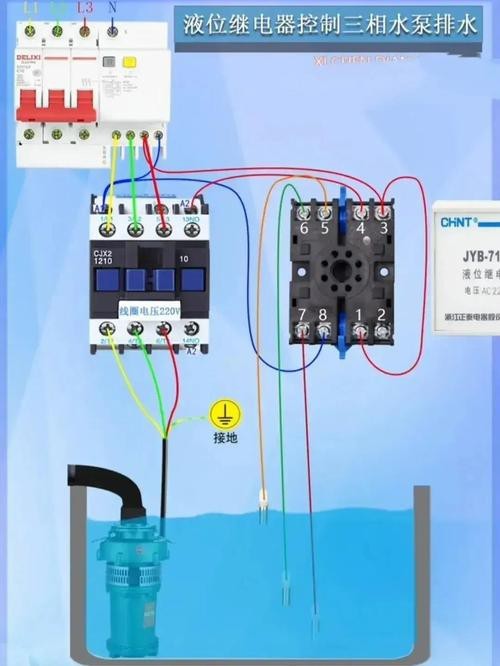

   • 排水接線則需將棕色線接入接觸器線圈A2，藍色線懸空2。

3. 安全注意事項

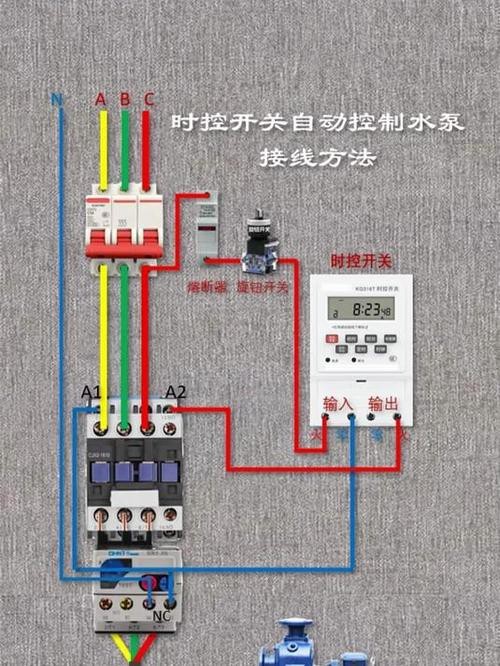

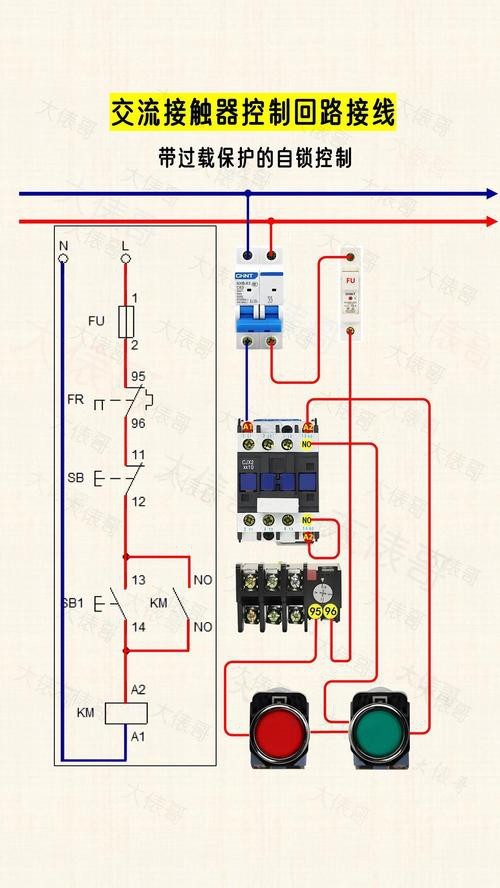

   • 時控開關控制水泵時，若功率超過開關觸點容量必須加裝交流接觸器，且需嚴格區分火線(L)和零線(N)，防止接反導致設備帶電3。

展開

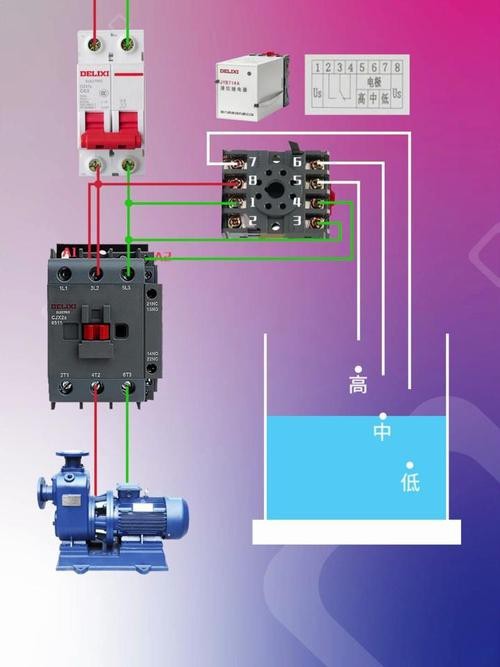

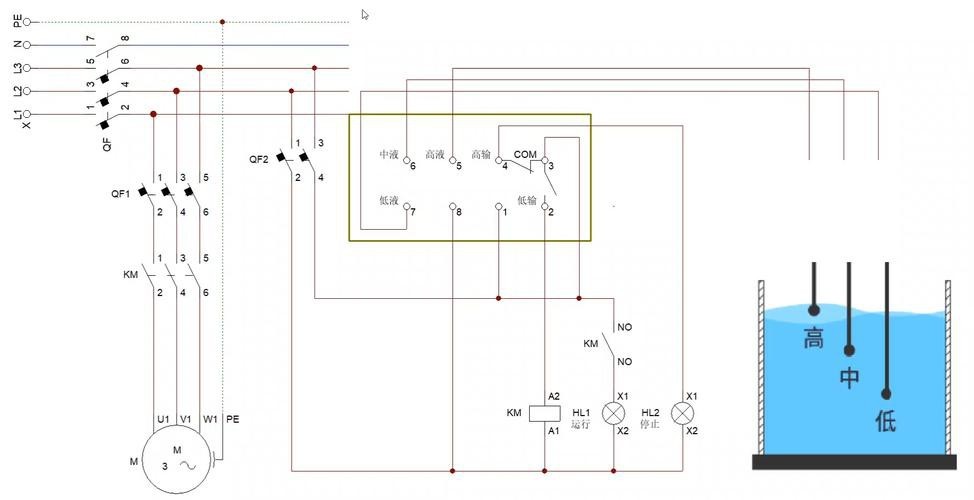

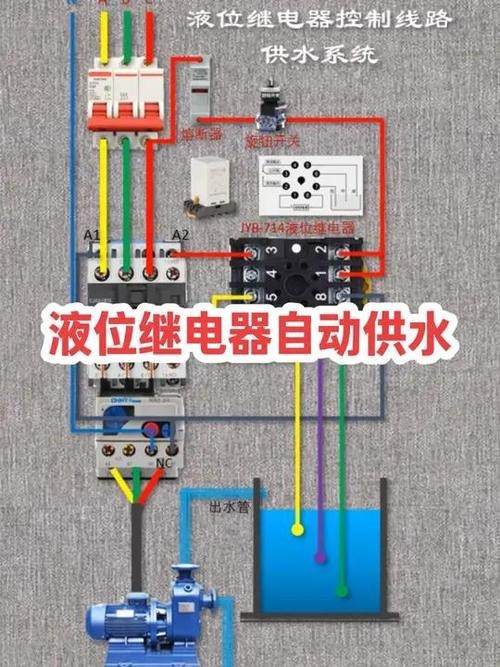

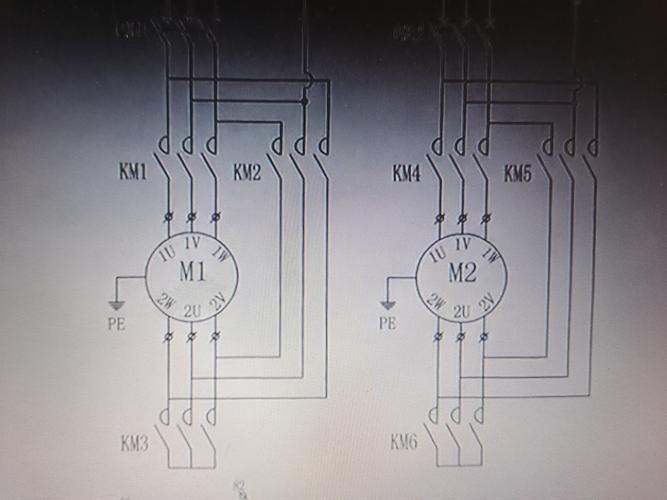

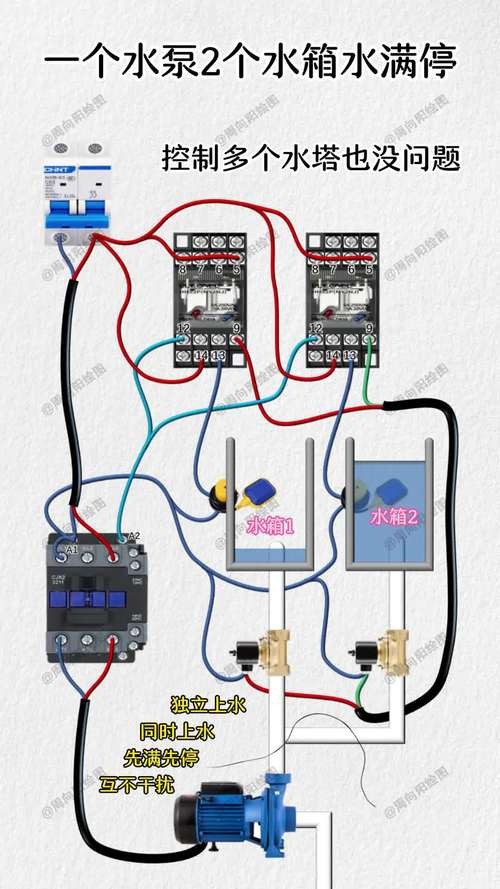

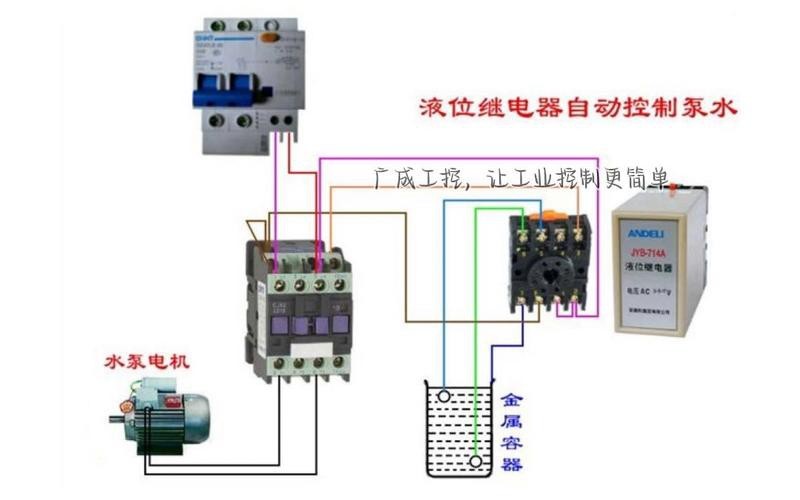

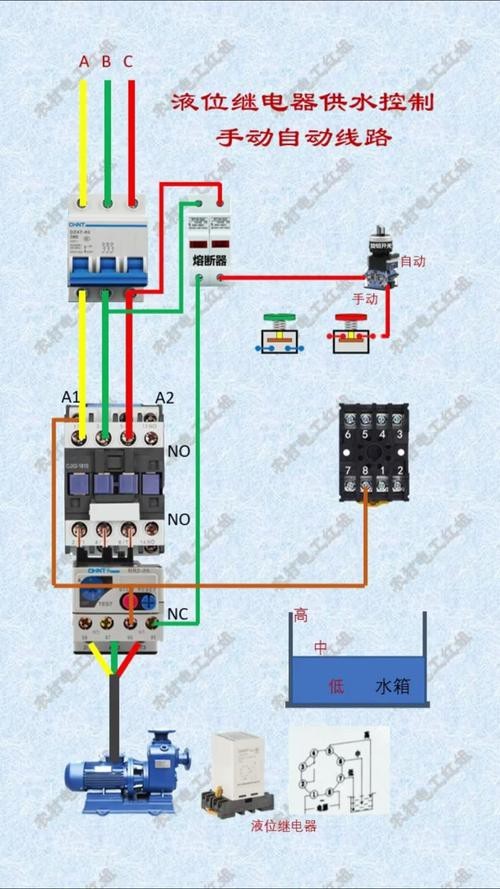

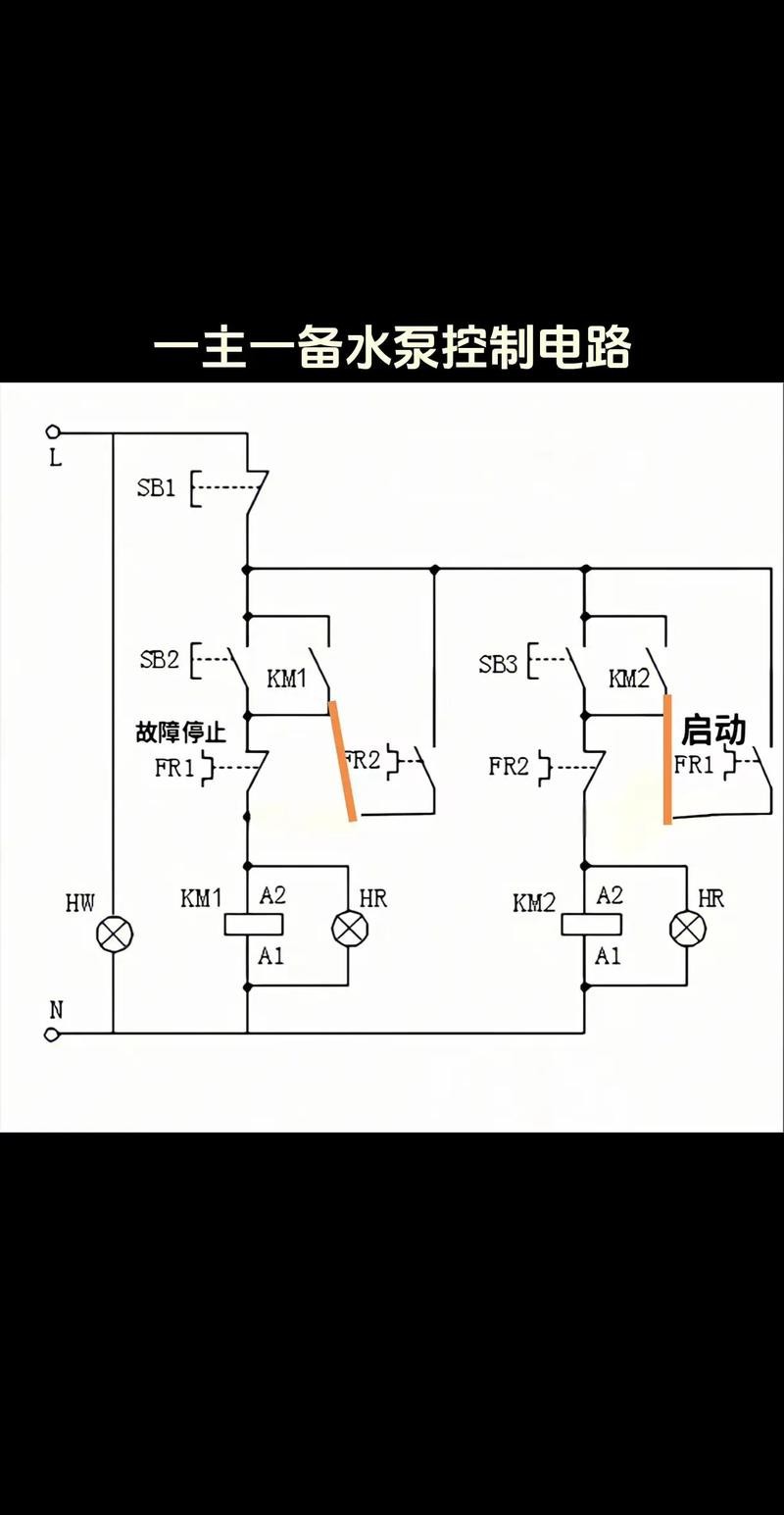

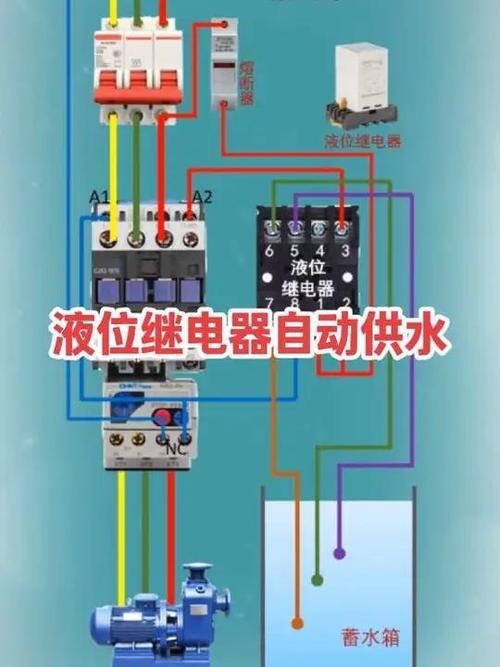

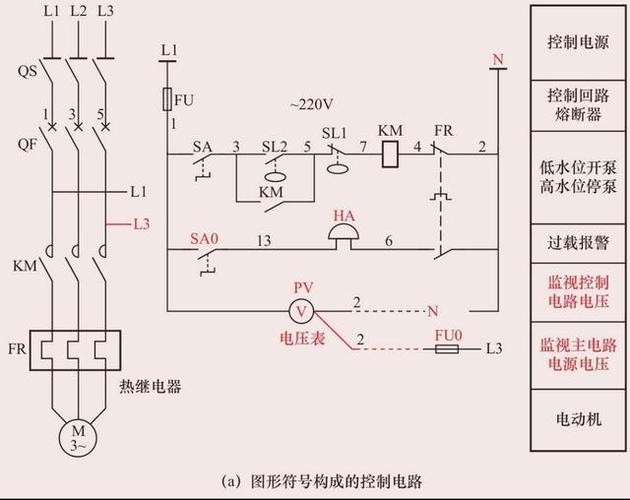

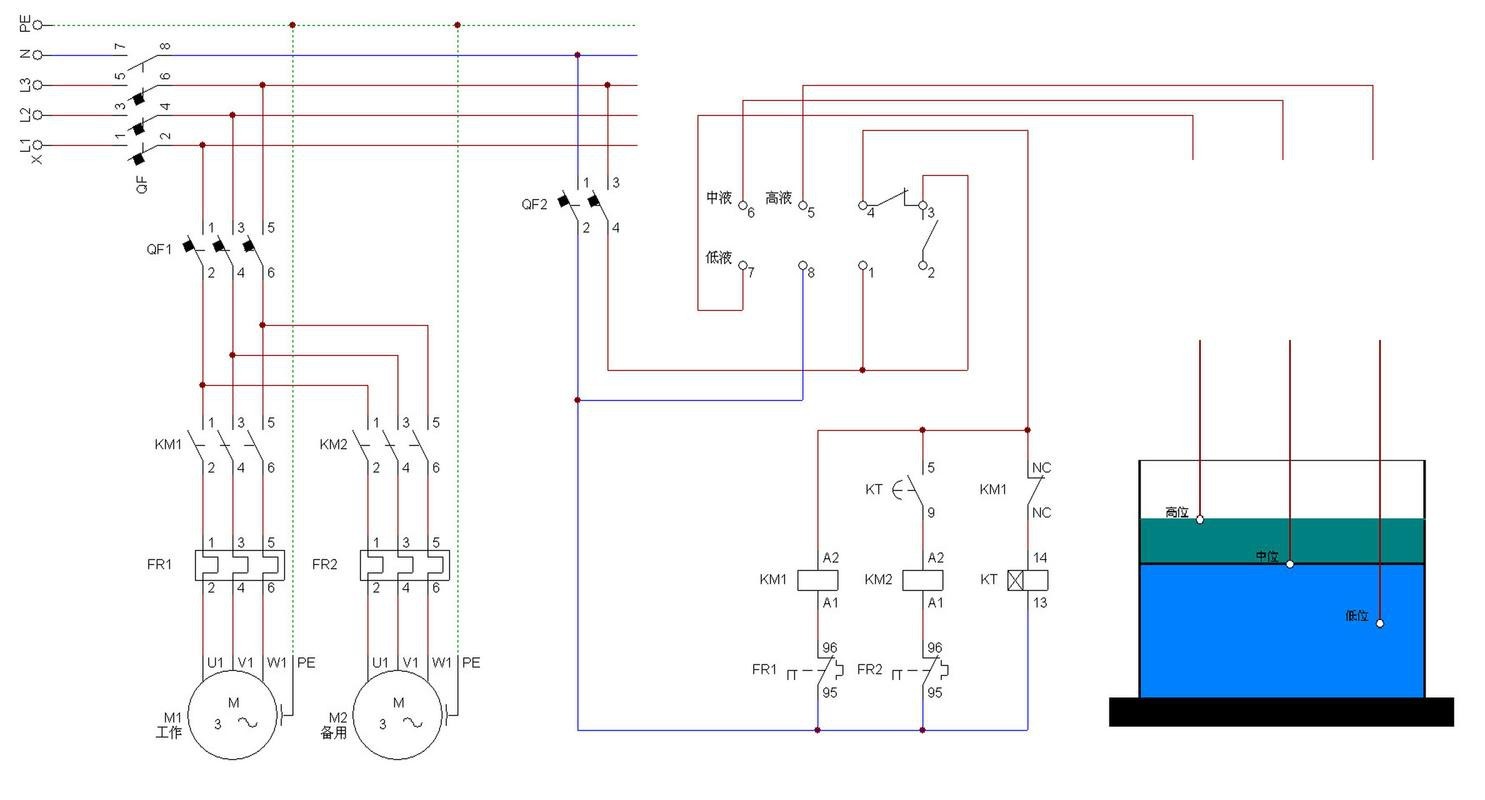

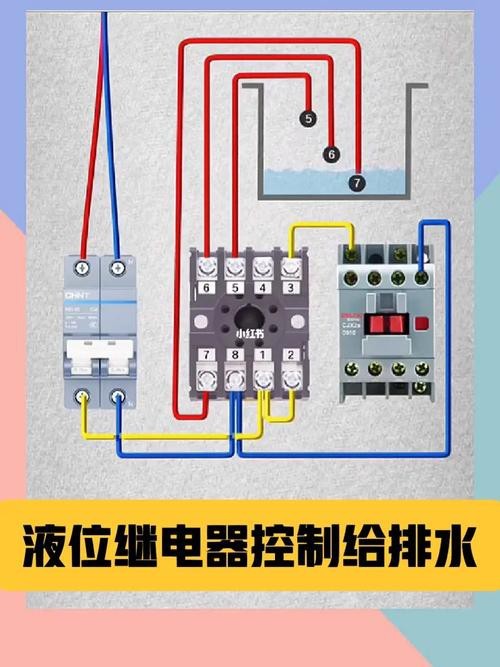

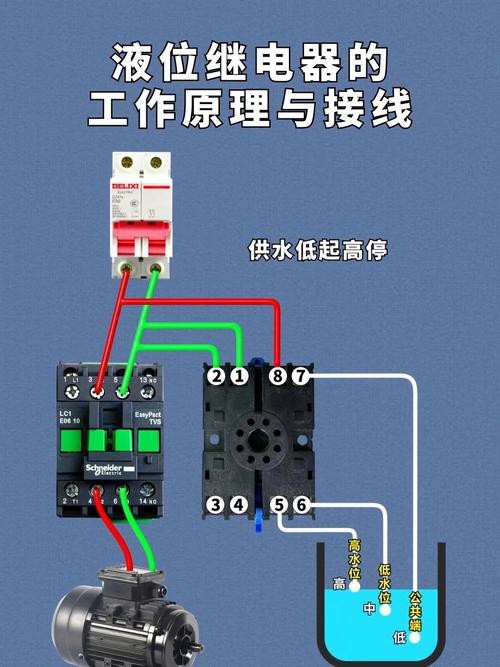

具體接線時可參考搜索結果中的電路示意圖4，實際安裝前建議斷電操作并測試線路通斷。若需自動化控制，可結合樹莓派編寫控制程序1。

智能魚缸 – (繼電器)遠程或自動開關供氧泵我叫陶光耀
浮球開關控制水泵的供排水接線,一文快速搞懂技成培訓網

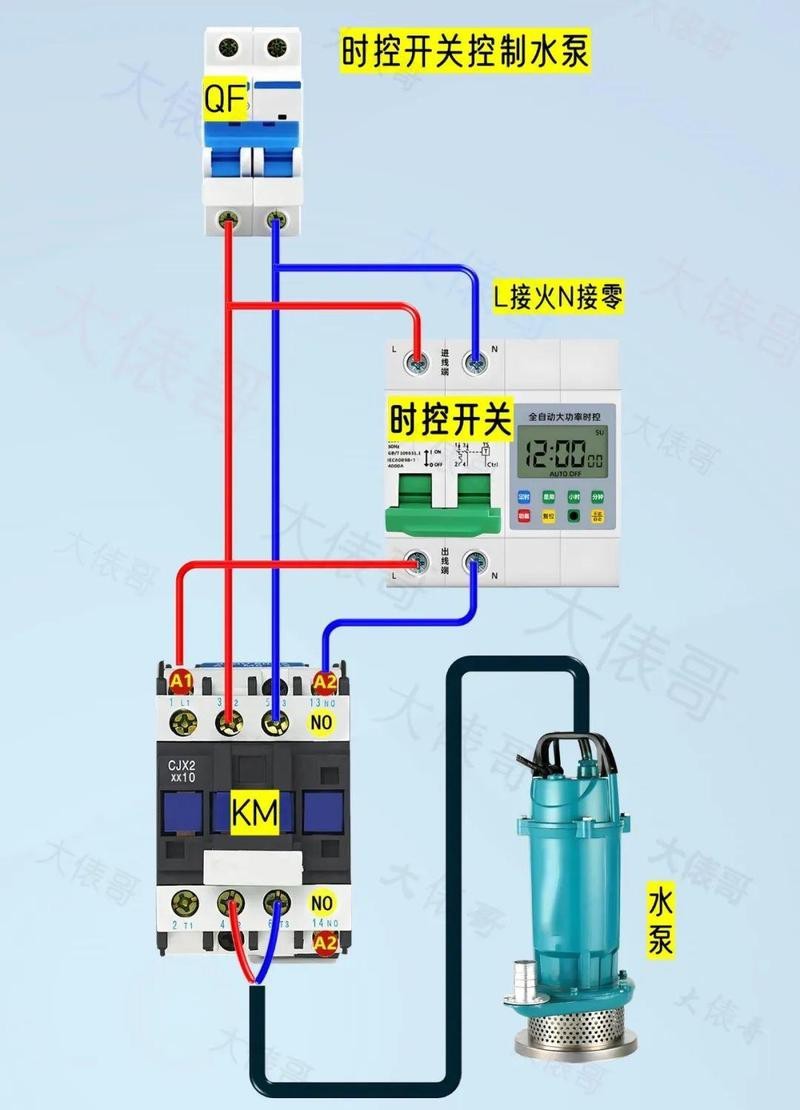

時控開關控制水泵,原來接線這么簡單!我是大俵哥
