老式魚缸底濾安裝圖解

展開

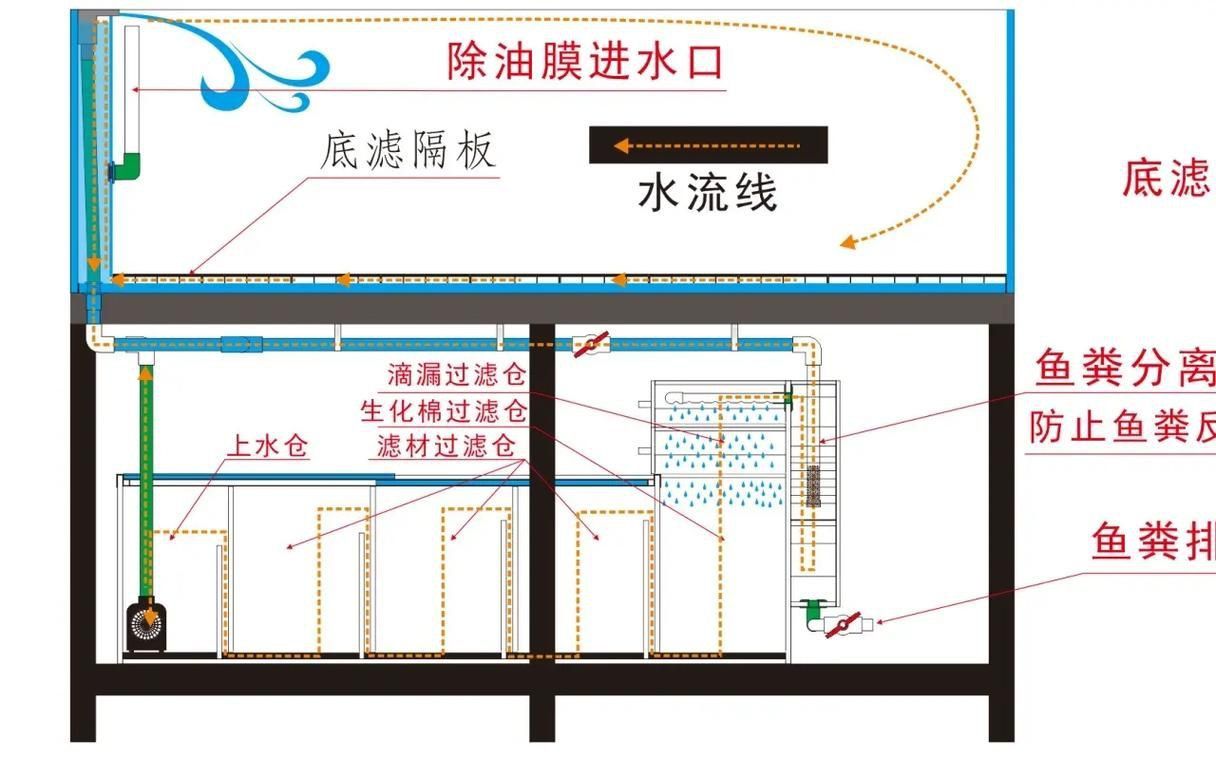

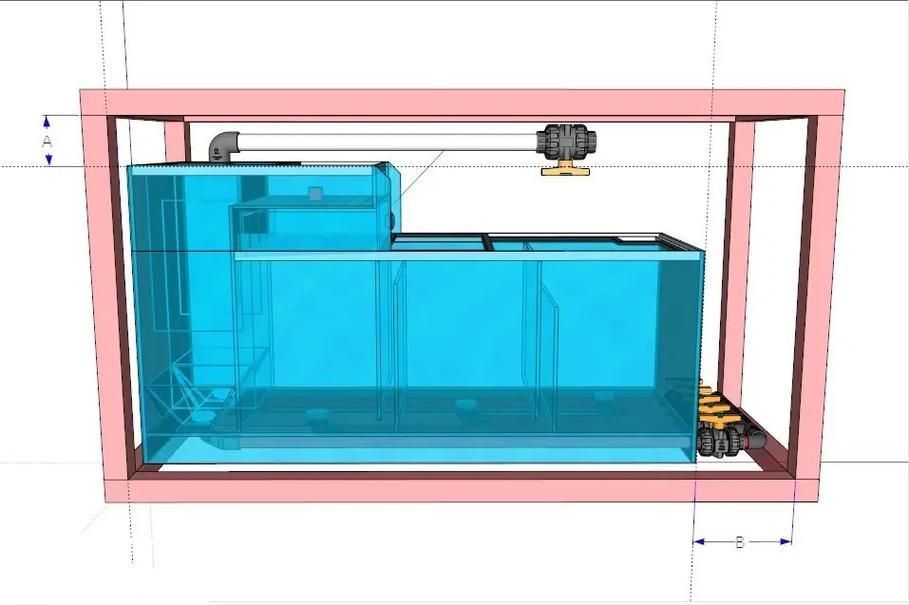

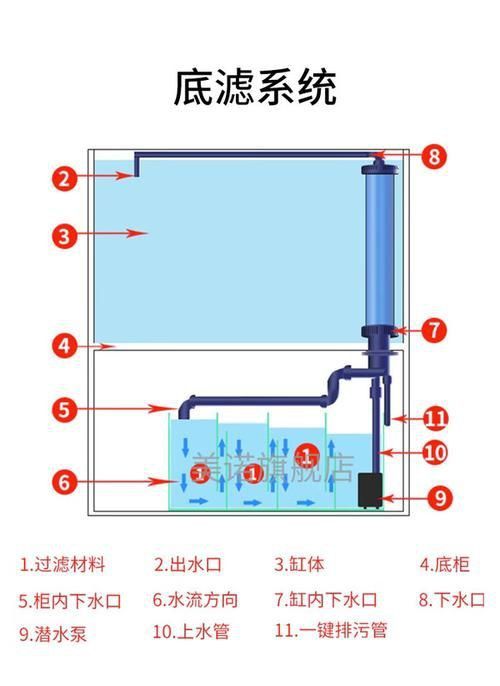

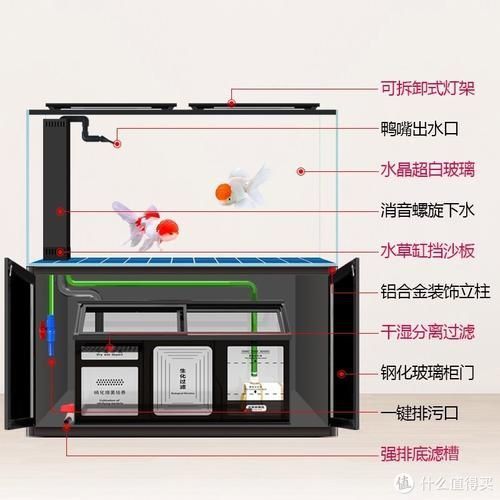

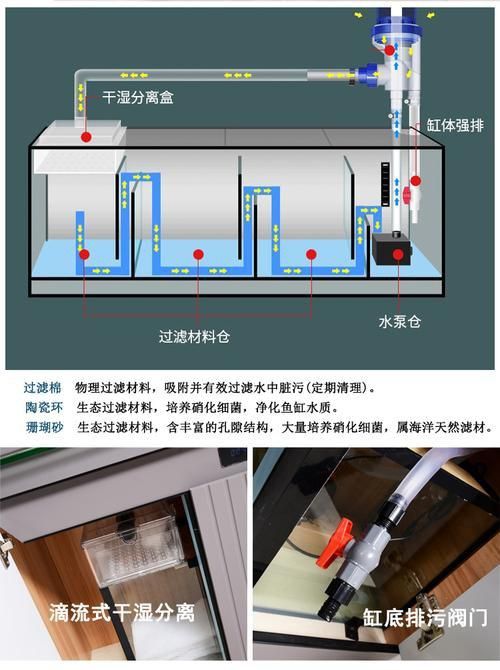

底濾系統基本組成

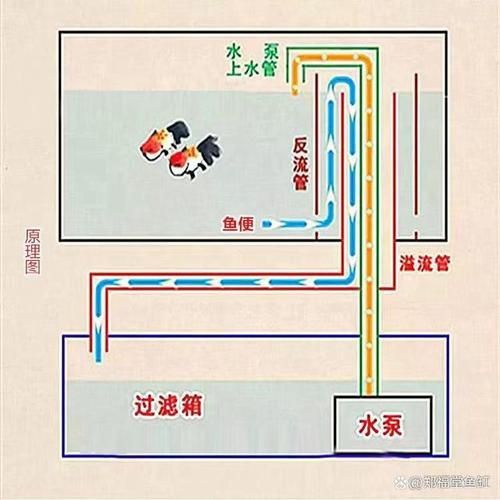

1. 溢流裝置：防止停電時水位倒流的關鍵部件，通常由三重或四通溢流管組成12
2. 過濾槽：一般分為3-4格，依次放置物理和生化濾材13
3. 水泵區：最后放置水泵將水抽回魚缸23
4. 管道系統：包括下水管、上水管和強排管24

安裝步驟詳解

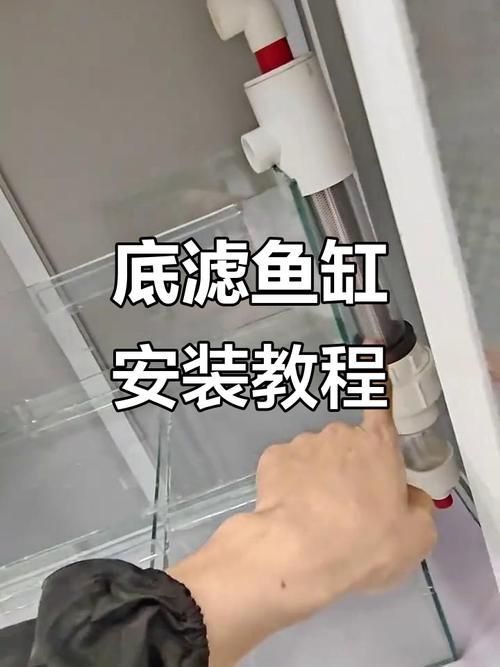

1. 溢流管安裝

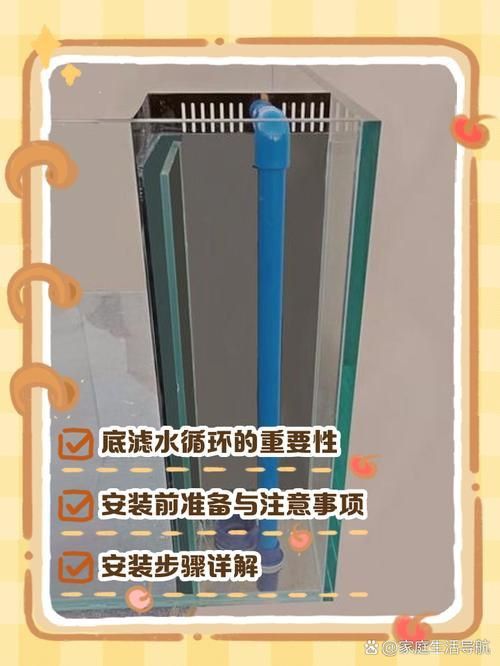

• 在魚缸底部打孔，安裝三重溢流管（藍色管件）1
• 確保絲扣精準對齊，需兩人協作擰緊（一人固定下方四通管，一人在上方擰緊內通管）5
• 安裝時墊白色墊圈增加密封性，防止漏水5

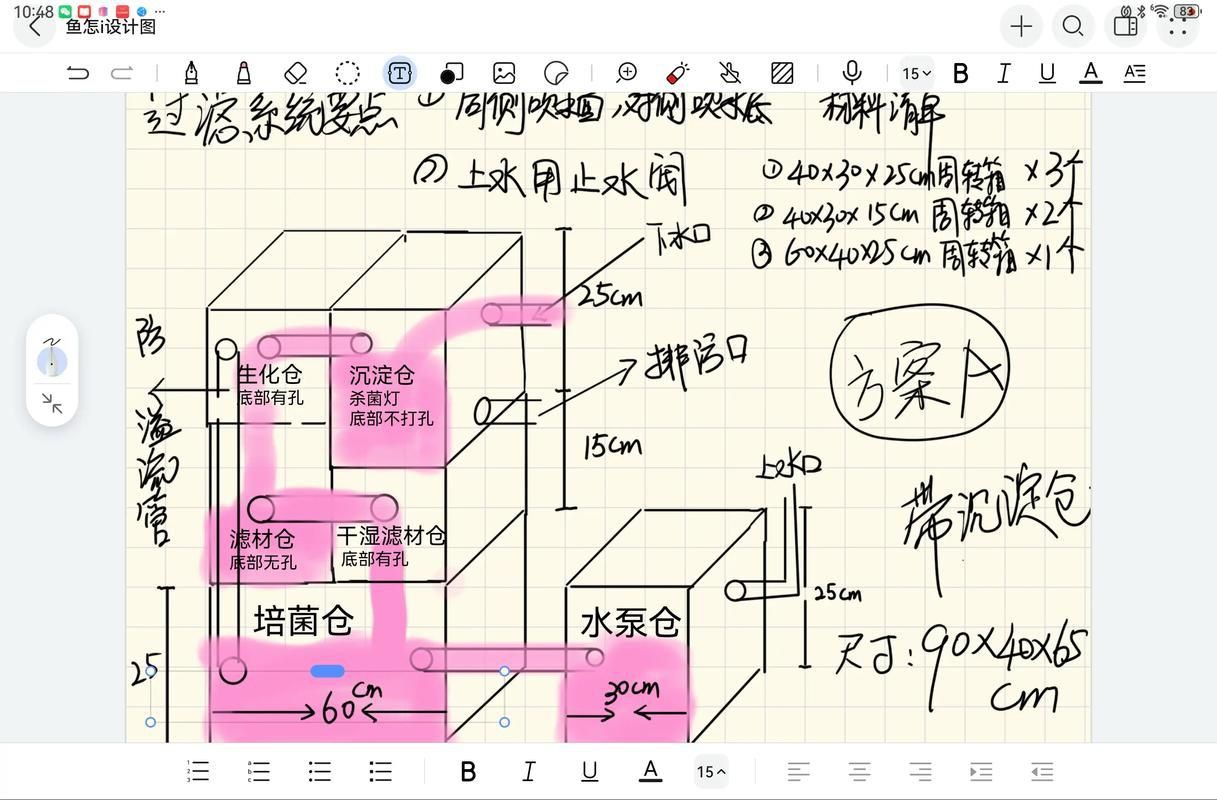

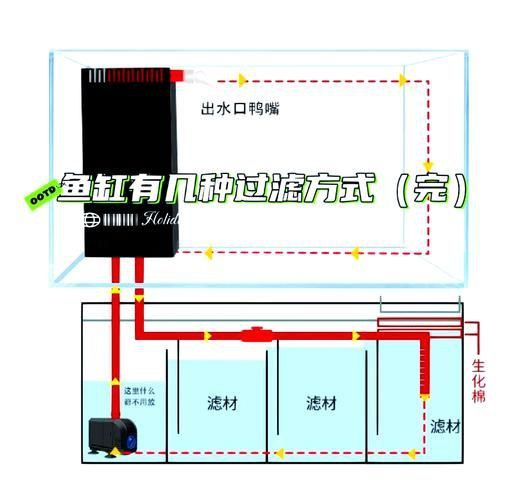

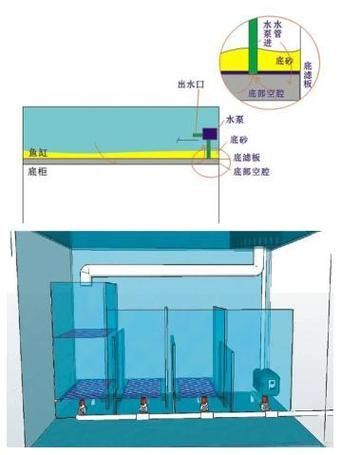

2. 過濾槽設置

• 濾槽建議占魚缸體積1/3，分3-4格1
• 第一格：放置魔毯、白棉、生化棉等物理過濾材料3
• 中間格：放置細菌屋、陶瓷環等生化濾材3

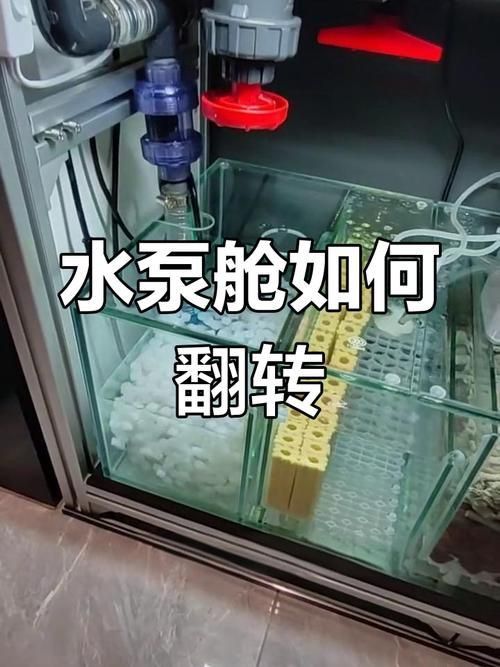

• 最后一格：放置水泵，可加殺菌燈3

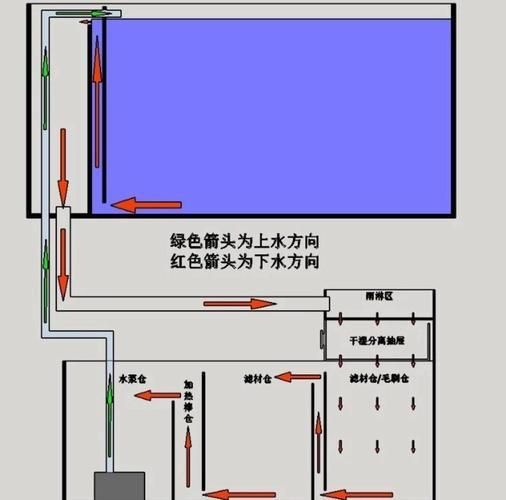

3. 管道連接

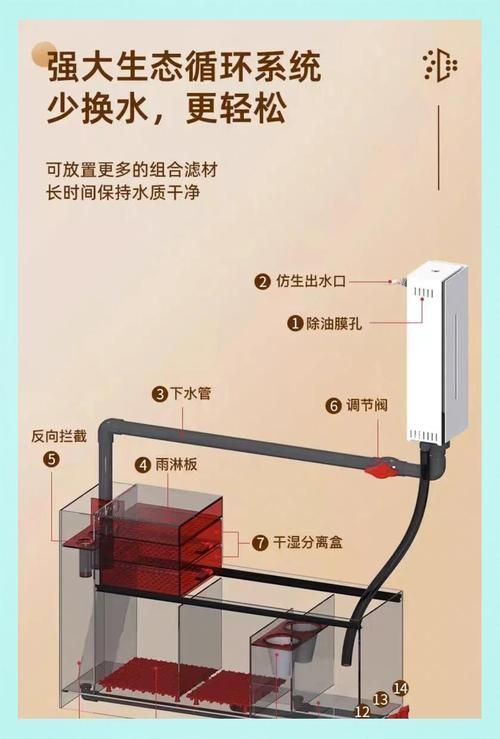

• 下水管：最粗的藍色水管，連接溢流管到過濾槽2
• 上水管：綠色軟管連接水泵和魚缸4
• 強排管：帶紅色閥門的白管，用于排污換水2
• 所有管件連接處要纏生料帶防漏46

4. 關鍵注意事項

• 出水管高于水位處需鉆孔，防止斷電時倒虹吸6

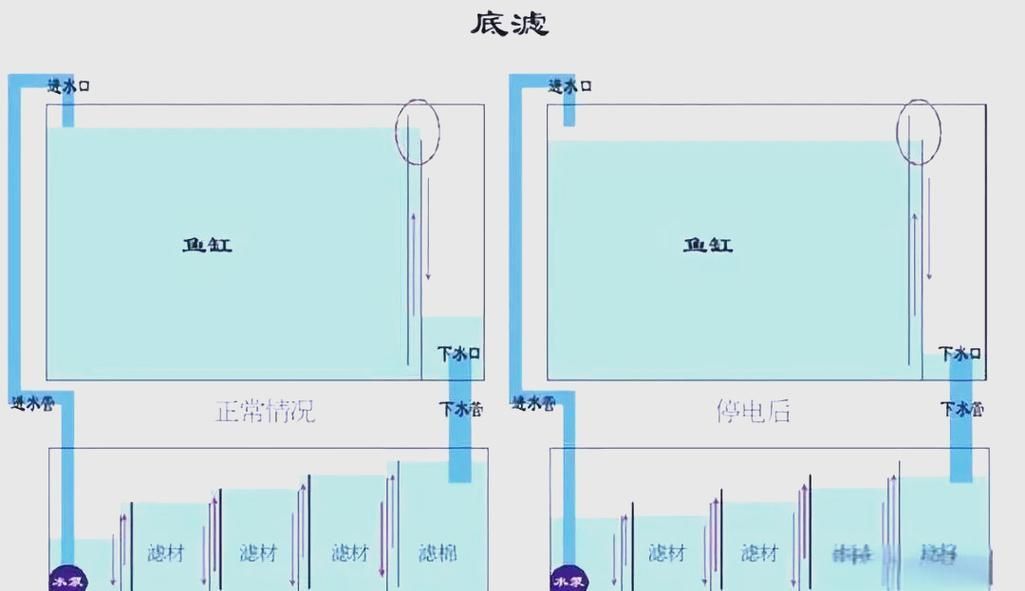

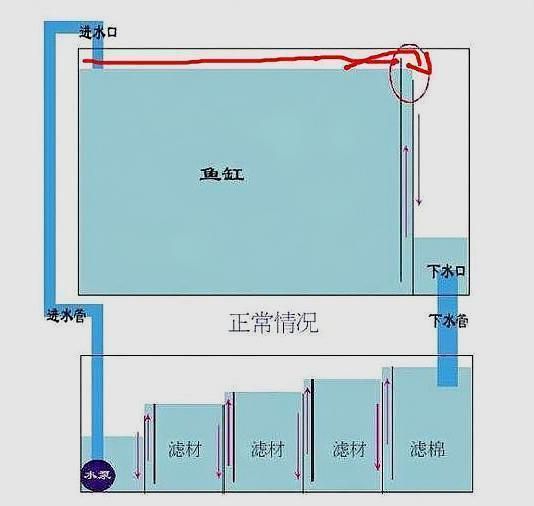

• 主下水口設計不能太低，避免停電時水全部泄入底濾槽7
• 上水口高度必須高于主下水口7
• 首次加水需檢查所有連接處是否漏水89

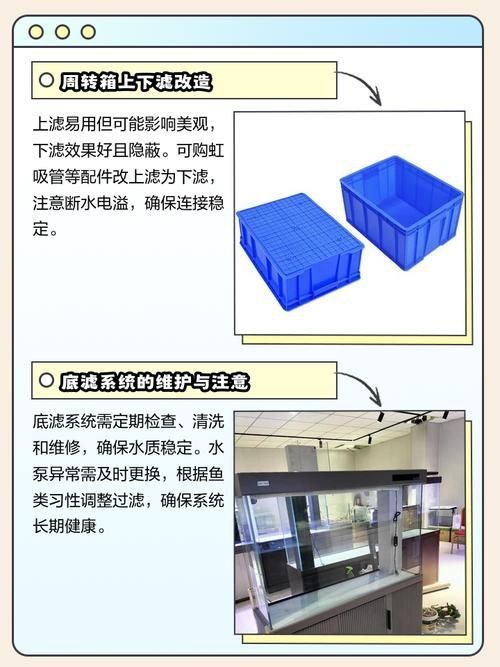

簡易改裝方案

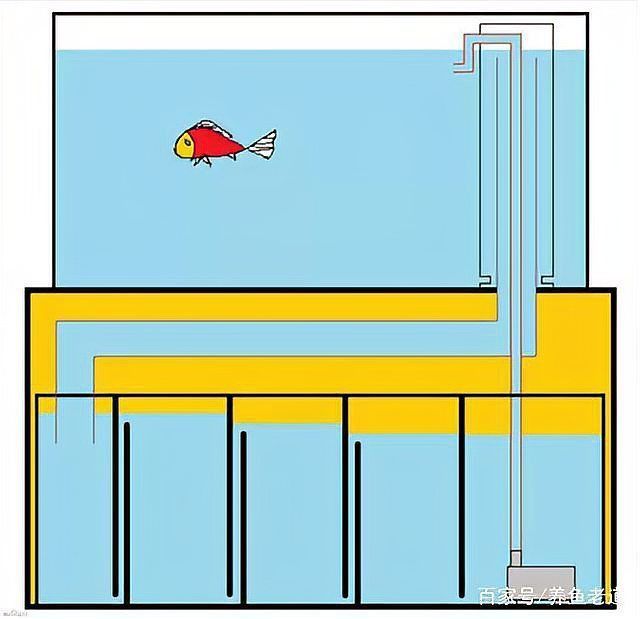

1. 使用U型虹吸管連接魚缸和底濾槽10
2. 橫向控制管決定虹吸啟停（水位低于橫管時自動停止）10
3. 出氣口用于調節虹吸壓強10
4. 需在出水管加裝單向閥防止逆流10

濾材擺放建議

• 物理過濾區：干濕分離設計，使用魔毯+白棉311
• 生化過濾區：細菌屋豎立擺放，避免死水區3
• 底部加空心墊板，出水口可套絲襪增強過濾3
• 小缸建議用生化環而非大號生化屋3
