如何安裝電子式水位控制器（全自動水位控制器接線教程杏林醫源全自動水位控制器接線教程）
式水位控制器是一種用于監測和控制液體水平高度的電子設備，它通常由一個傳感器、一個微處理器和一個液晶顯示屏組成，能夠提供實時的水位讀數，并允許用戶通過一個簡單的界面來設定和調整水位，以下是安裝電子式水位控制器的步驟：，1. 準備工具和材料：確保你有一套完整的工具和材料，包括螺絲刀、電鉆、電線、接線端子、防水接頭等。，2. 確定安裝位置：選擇一個合適的位置來安裝電子式水位控制器，確保它有足夠的空間進行安裝，并且不會受到水或其他液體的影響。，3. 連接電源：將電子式水位控制器連接到適當?shù)碾娫床遄⒋_保它有穩定的電源供應。，4. 安裝傳感器：將傳感器安裝在液體容器中，確保它與液體接觸良好，并且能夠準確地檢測到水位的變化。，5. 連接傳感器到控制器：使用電線將傳感器連接到電子式水位控制器的輸入端口。，6. 連接控制器到電源：將控制器連接到電源，并確保它已經正確接地。，7. 設置控制器參數：根據需要設置控制器的參數，如報警閾值、顯示模式等。，8. 測試系統：在完成所有安裝后，打開電源并測試電子式水位控制器是否正常工作，檢查傳感器是否能夠正確地檢測到水位變化，控制器是否能夠正確地顯示水位讀數，以及所有的連接是否牢固可靠。，9. 調試和優化：如果發現任何問題或需要進一步的調整，請進行相應的調試和優化。，通過遵循這些步驟，你可以成功地安裝并使用電子式安裝前需確保控制器與接觸器的電壓一致，通常設備上會有明確標識1。電源接線需連接火線、零線和地線，并檢查紅色電源指示燈是否正常點亮23。
電子式水位控制器安裝步驟解析
1.電源與電壓確認
安裝前需確保控制器與接觸器的電壓一致，通常設備上會有明確標識1。電源接線需連接火線、零線和地線，并檢查紅色電源指示燈是否正常點亮23。
電子式水位控制器安裝步驟解析
1.電源與電壓確認
安裝前需確保控制器與接觸器的電壓一致，通常設備上會有明確標識1。電源接線需連接火線、零線和地線，并檢查紅色電源指示燈是否正常點亮23。
07:34自動水位控制,接線與安裝全解析杏林醫源
06:07全自動水位控制器接線教程,輕松實現水泵控制細雨濕流光2.控制器與接觸器接線
- 控制端接線：將控制器電源端接入兩根火線，負荷端連接接觸器的A1和A2端子（注意A2端子互通，任選其一即可）1。
- 緊固端子：所有接線端子需擰緊，避免電打火現象13。
01:3600:00/01:361.電源線和水泵線連接2.探頭線連接3.探頭放置位置4.開始充電5.水泵開始工作6.水滿自動停泵7.模擬水位低情況3.探頭安裝與調試

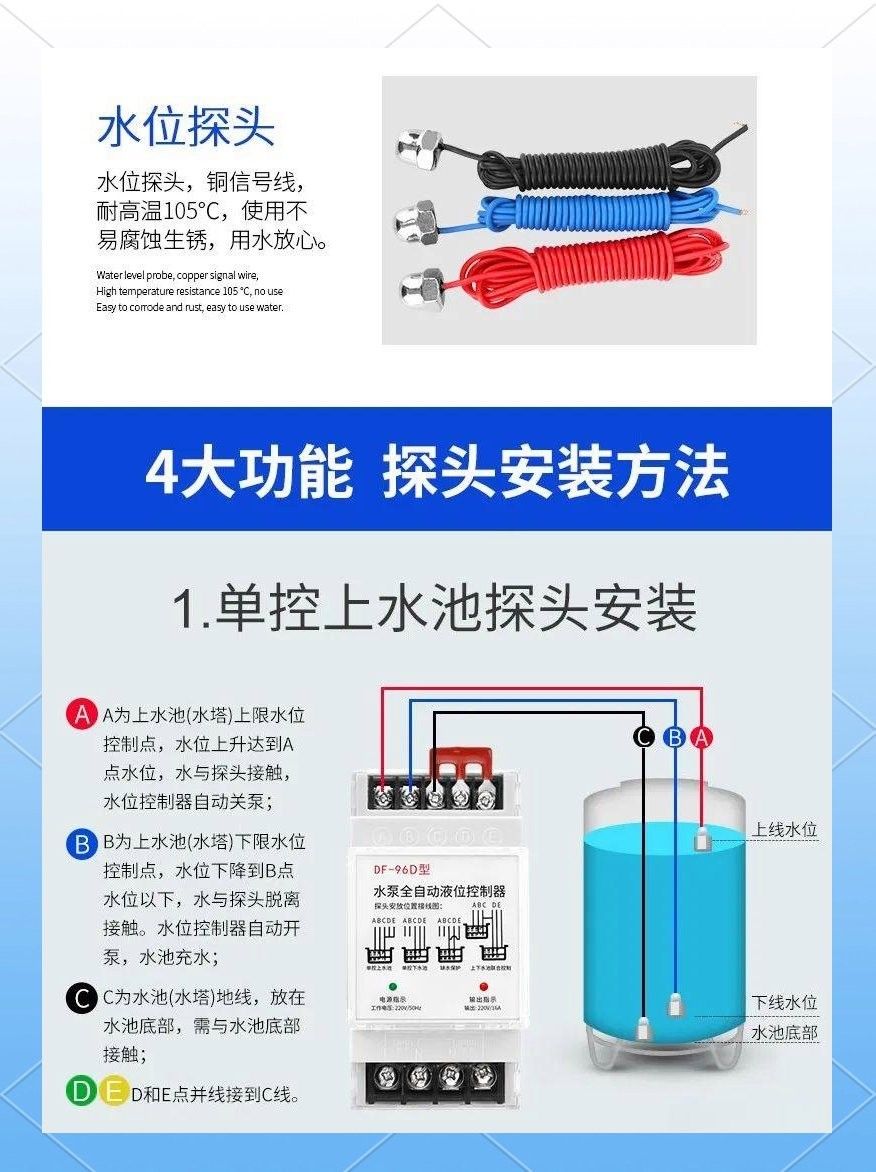

- 探頭位置：需固定在水箱內，確保C點地線位于最低水位，避免過高或過低導致誤判2。
- 測試功能：將探頭線短接測試自動啟停功能（如五根線全接時水泵關閉，三根線接時水泵啟動）2。
4.安全注意事項
- 禁止帶電操作，接線前需斷電3。
- 檢查傳感器是否銹蝕或脫落，確保連接牢固2。
5.故障排查
若通電無反應，需檢查電源指示燈、開關位置及接線端子接觸情況2。探頭偏離或短路時需重新調整位置23。
3.探頭安裝與調試
- 探頭位置：需固定在水箱內，確保C點地線位于最低水位，避免過高或過低導致誤判2。
- 測試功能：將探頭線短接測試自動啟停功能（如五根線全接時水泵關閉，三根線接時水泵啟動）2。
4.安全注意事項
- 禁止帶電操作，接線前需斷電3。
- 檢查傳感器是否銹蝕或脫落，確保連接牢固2。
5.故障排查
若通電無反應，需檢查電源指示燈、開關位置及接線端子接觸情況2。探頭偏離或短路時需重新調整位置23。
3.探頭安裝與調試
- 探頭位置：需固定在水箱內，確保C點地線位于最低水位，避免過高或過低導致誤判2。
- 測試功能：將探頭線短接測試自動啟停功能（如五根線全接時水泵關閉，三根線接時水泵啟動）2。
4.安全注意事項
- 禁止帶電操作，接線前需斷電3。
- 檢查傳感器是否銹蝕或脫落，確保連接牢固2。
5.故障排查
若通電無反應，需檢查電源指示燈、開關位置及接線端子接觸情況2。探頭偏離或短路時需重新調整位置23。
01:32浮球開關水位控制器的安裝方法金鑰小筑
00:52水位控制器接線步驟,輕松安裝!賞顏簿通過以上步驟可完成安裝，具體操作可參考視頻教程或擴展筆記。
