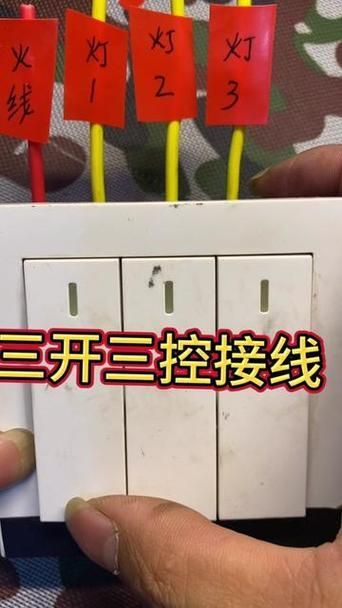

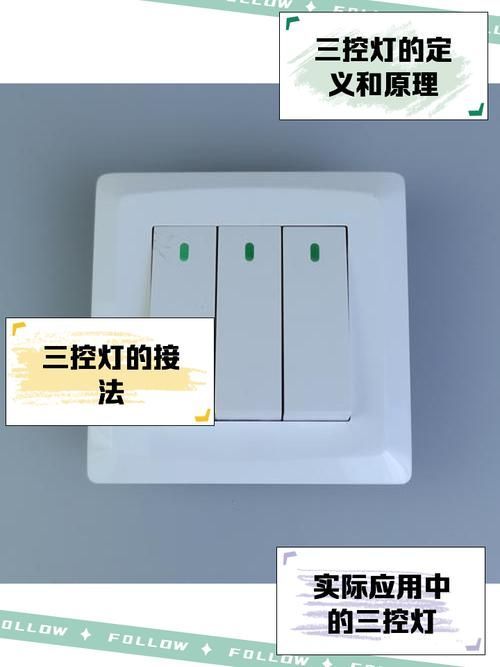

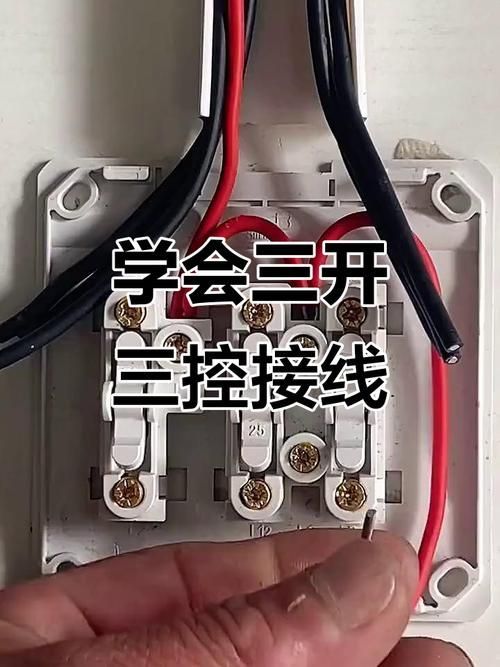

可以實現三燈獨立控制的安裝方案，通常采用“三開單控”接線方式，即一個三聯開關分別控制三盞燈，這是家庭裝修中最常見、最實用的配置之一。該方案適用于客廳、走廊或臥室區域，用戶可通過一個面板上的三個獨立開關，分別開啟或關閉對應的燈具，操作直觀、布線清晰，且無需復雜聯動邏輯。

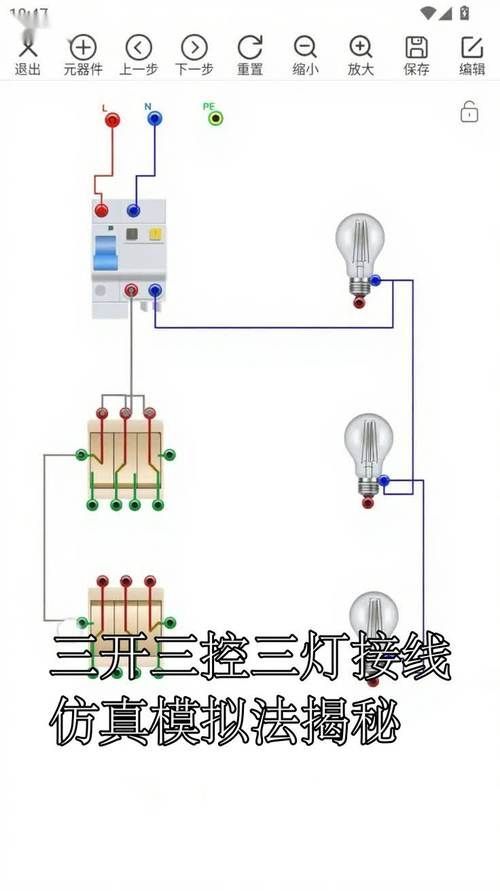

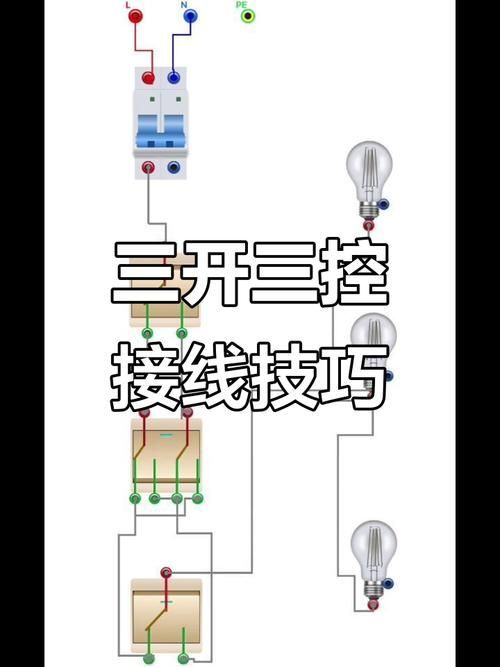

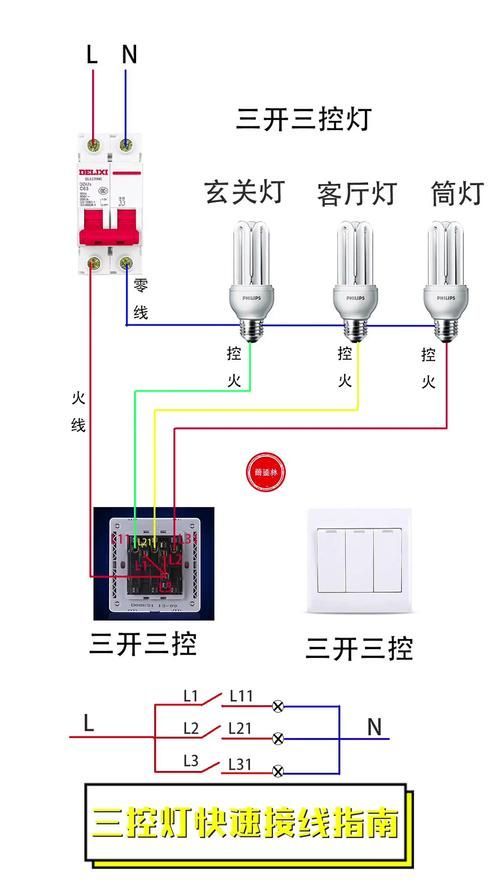

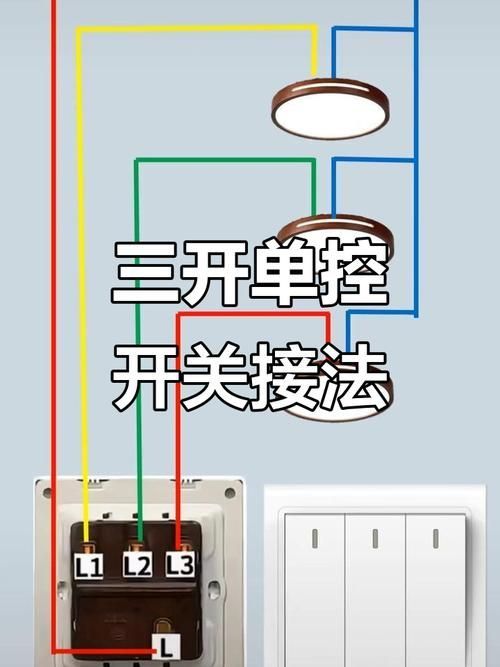

接線核心邏輯如下：

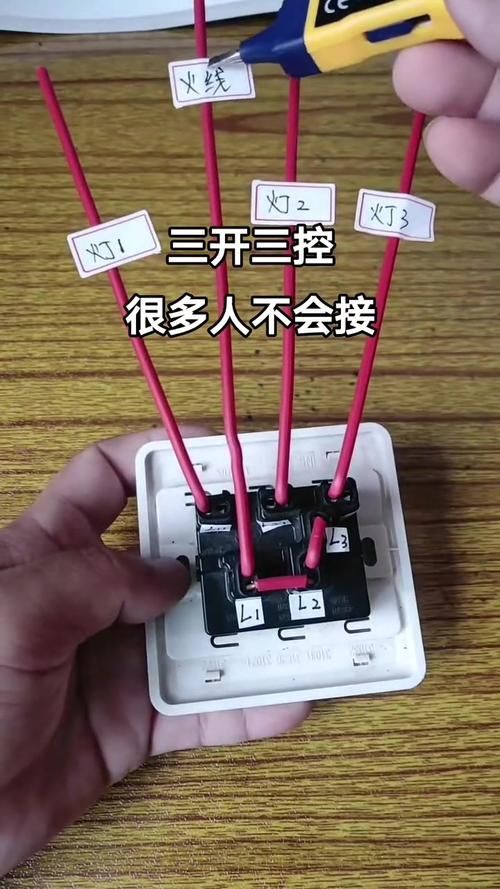

1. 火線接入：從配電箱引出的主火線（通常為紅色）接入三開開關的公共端（標記為“L”或“COM”）。
2. 分路控制：開關內部的三個輸出端（L1、L2、L3）分別連接三根控制線，每根控制線通往對應的一盞燈。
3. 零線并聯：三盞燈的零線（藍色）在燈具端統一并聯后，接入配電箱的零線排。
4. 地線保護：若燈具為金屬外殼，需單獨連接黃綠雙色地線，確保用電安全。

此方案無需中途開關或雙控結構，每個開關僅控制一盞燈，避免了多控電路的復雜交叉接線，適合非專業用戶在斷電前提下自行操作。但需注意：所有接線必須在斷開總電源后進行，并使用驗電筆確認無電，避免觸電風險。導線顏色應嚴格遵循國家標準：火線紅、零線藍、地線黃綠。

安裝注意事項：

• 三盞燈的總功率不得超過線路額定負載（一般家用回路為2500W以內）；
• 開關與燈具之間的控制線建議使用1.5mm2銅芯線，零線與地線可使用相同規格；
• 接線完成后，務必檢查所有螺絲是否擰緊，裸露線頭是否被絕緣膠帶包裹；
• 若對電路不熟悉，強烈建議聘請持證電工操作，安全第一。

展開

常見誤區澄清：

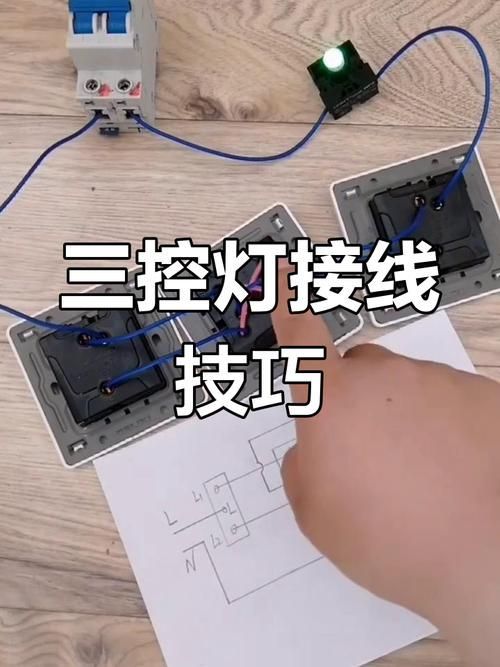

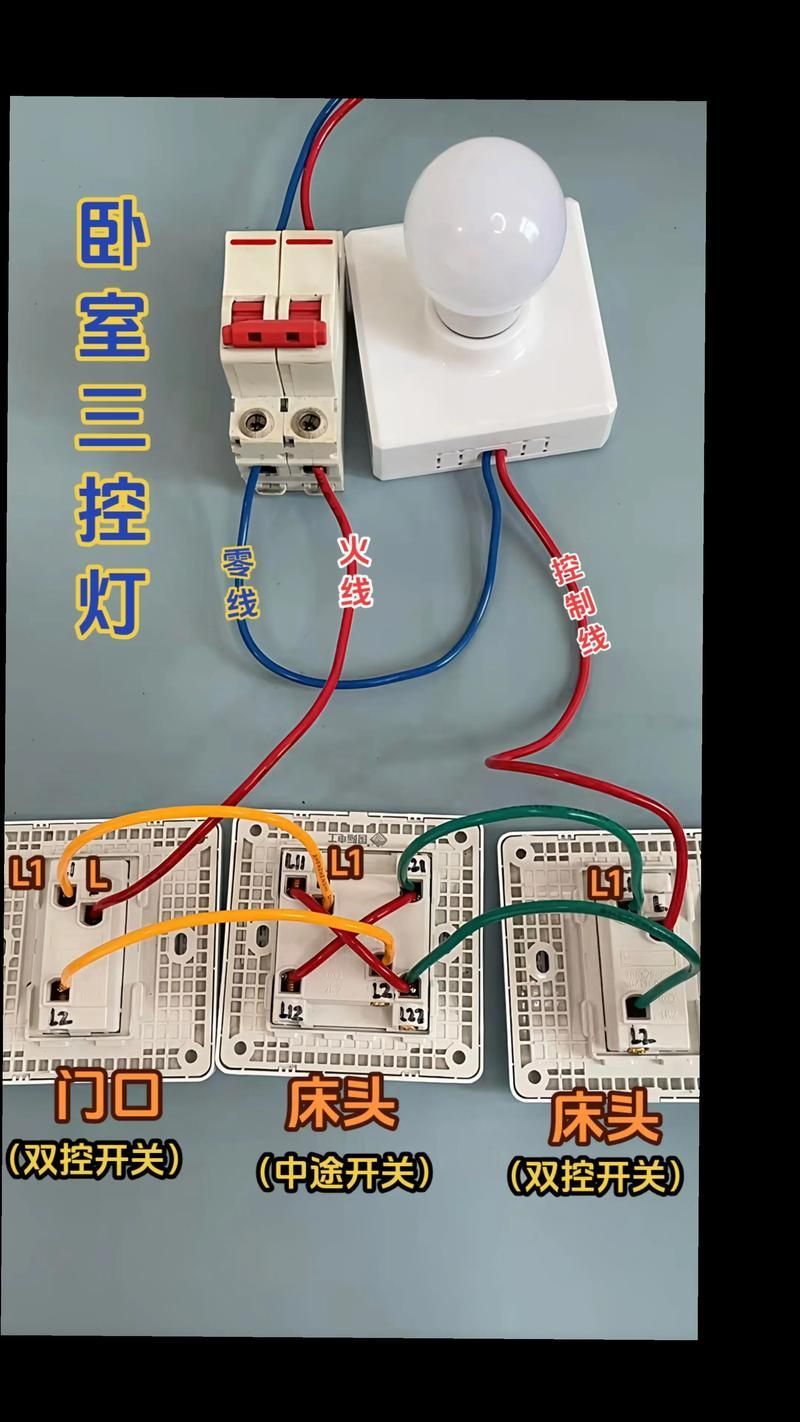

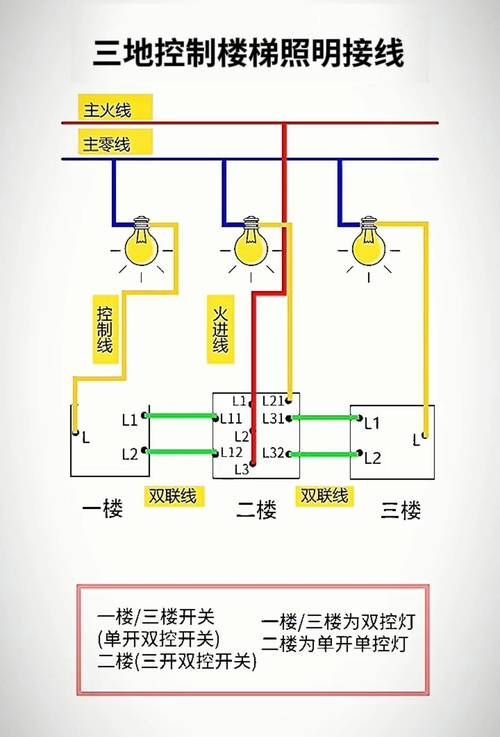

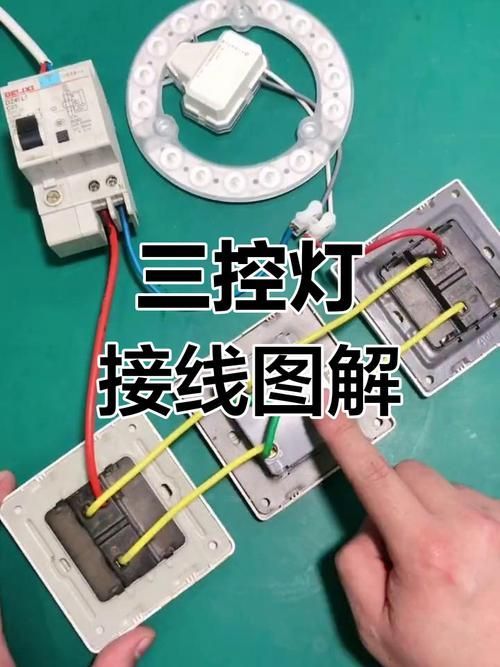

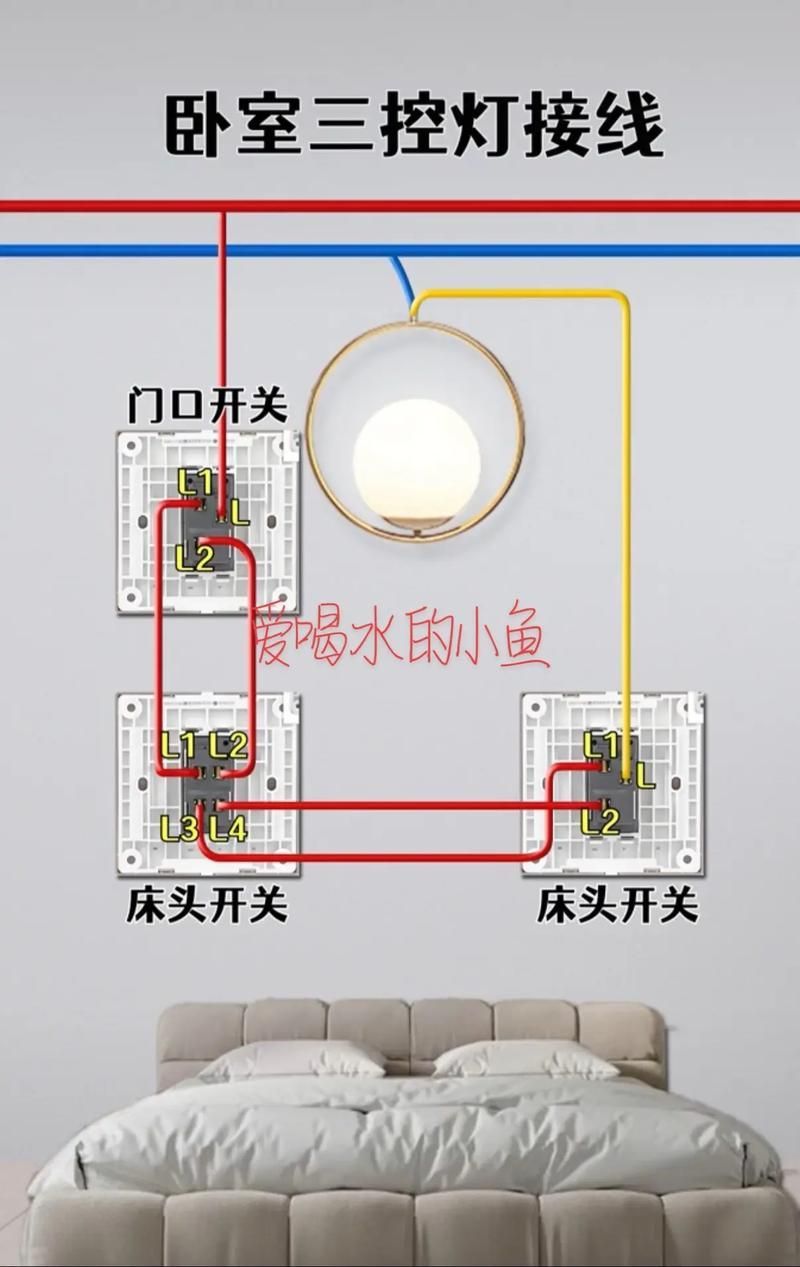

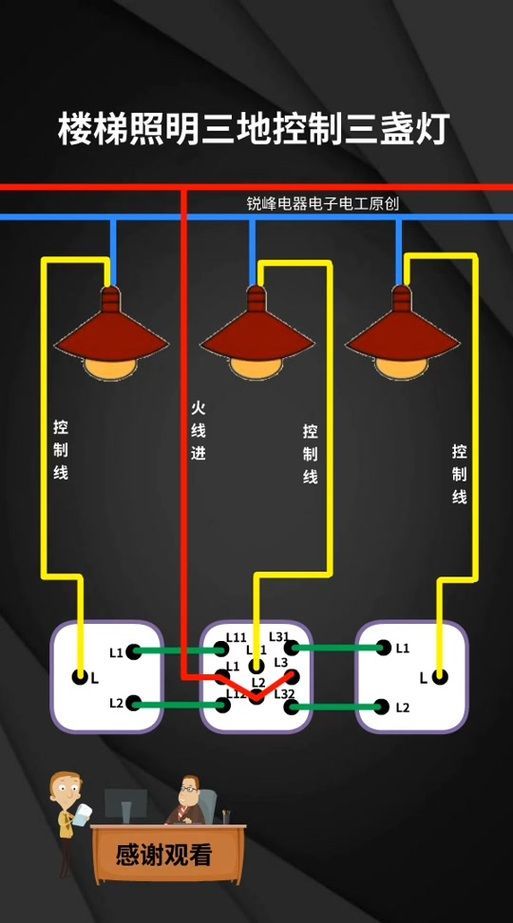

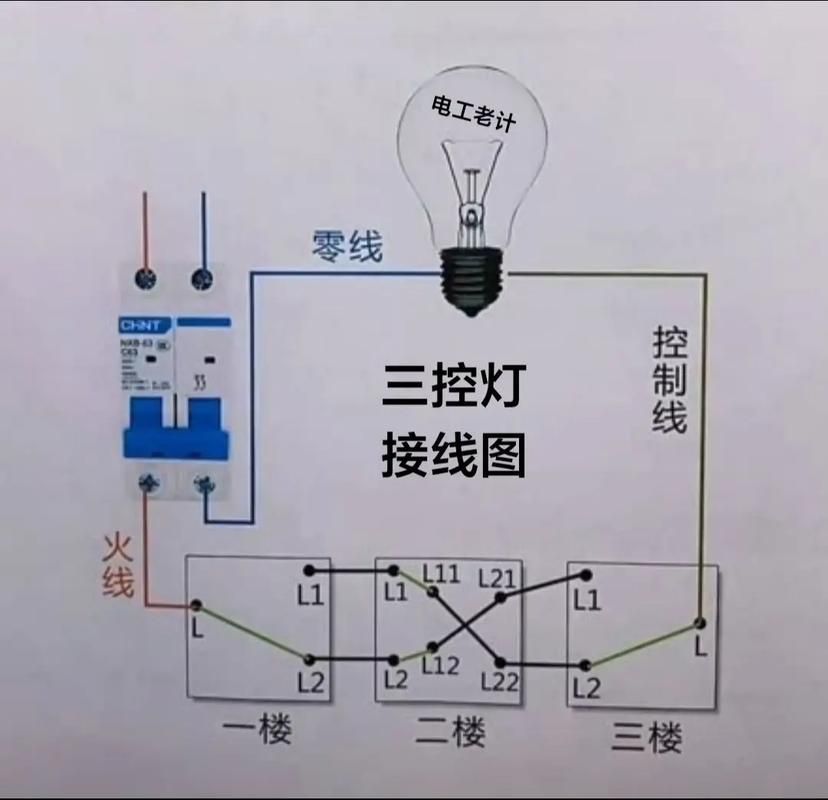

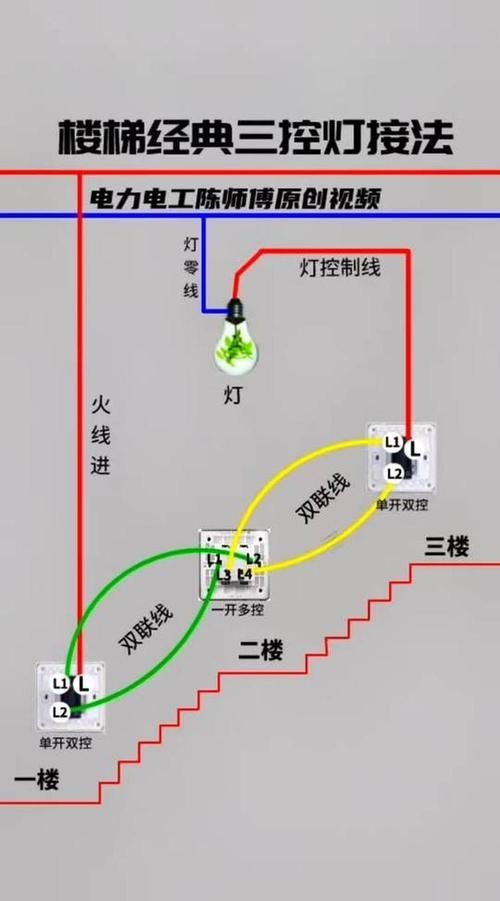

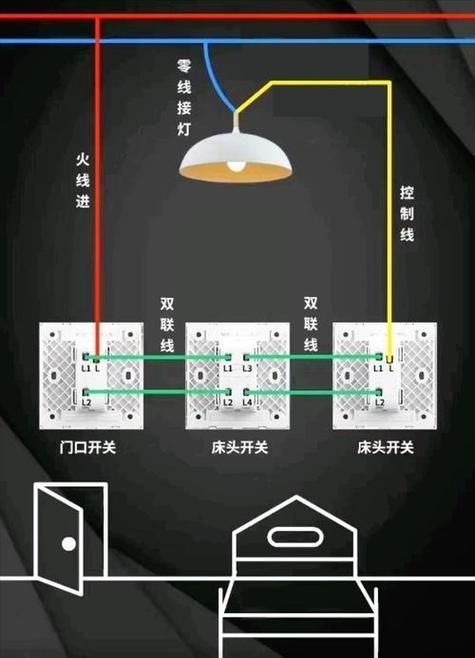

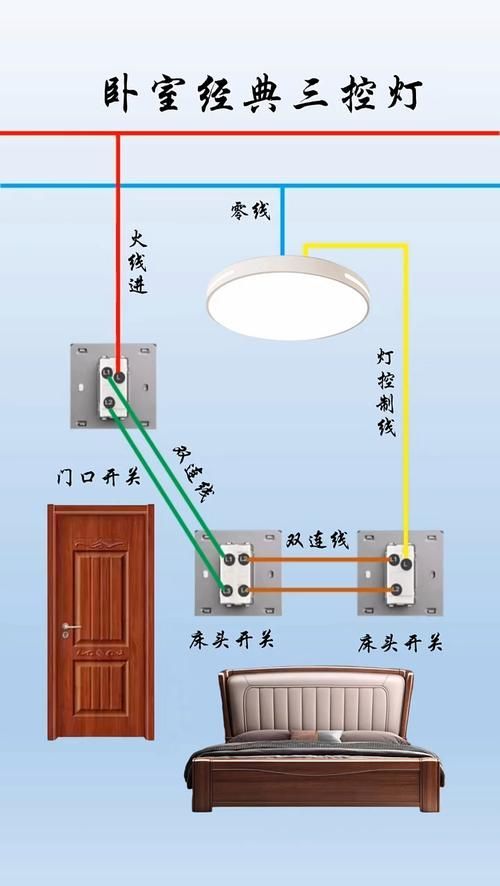

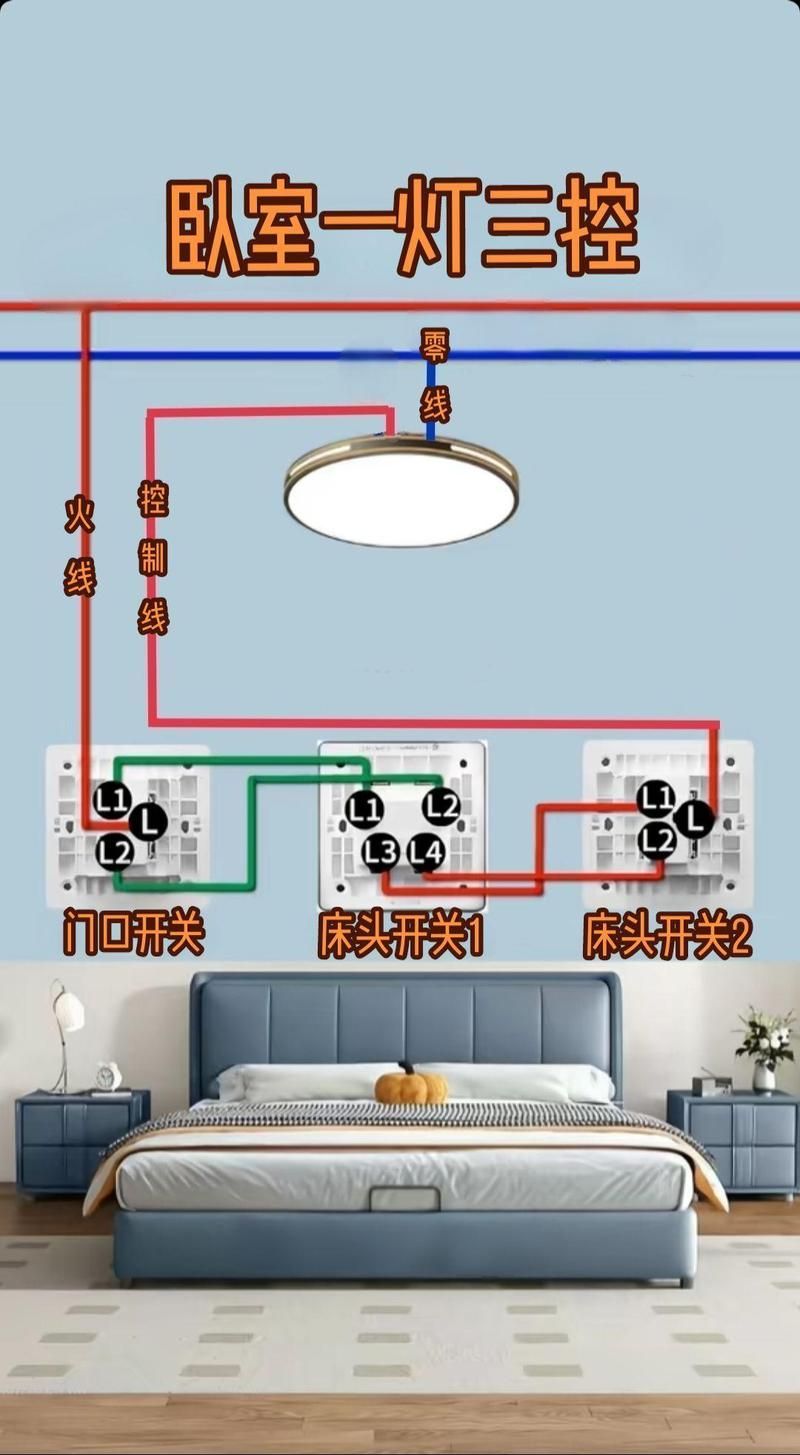

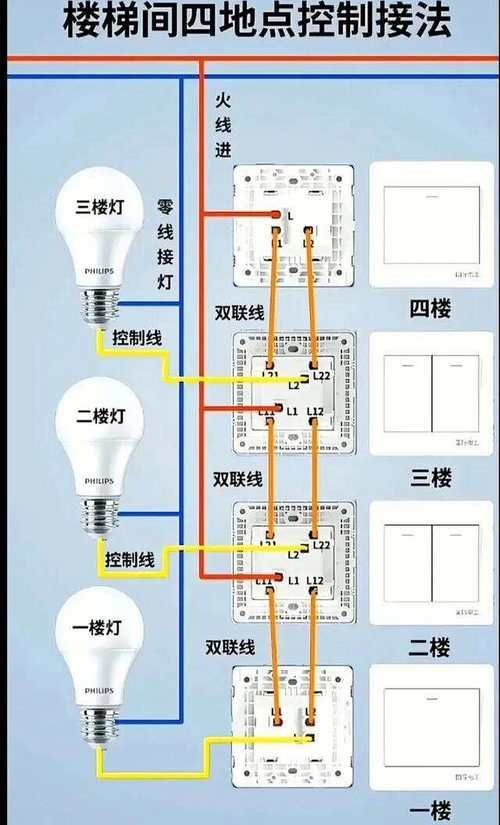

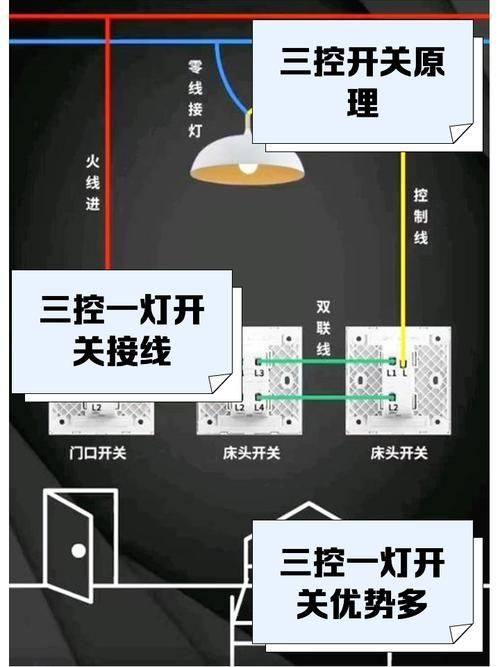

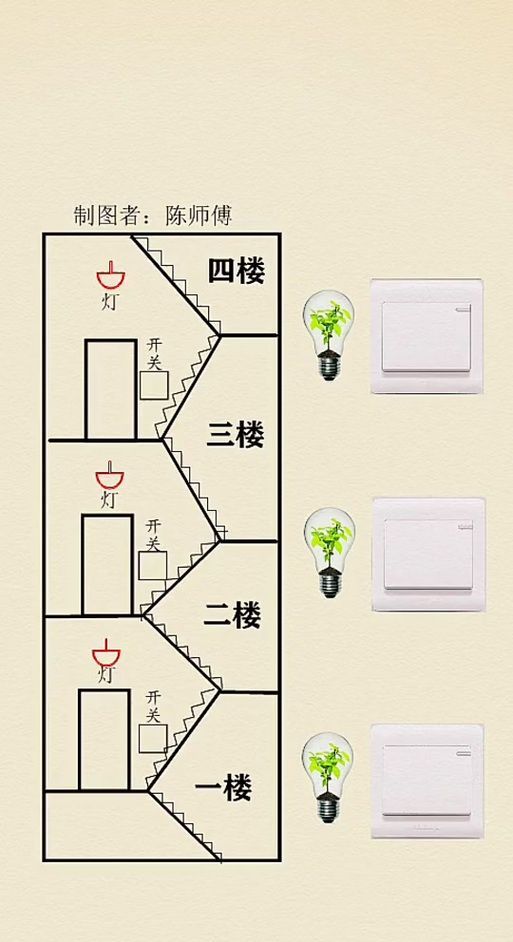

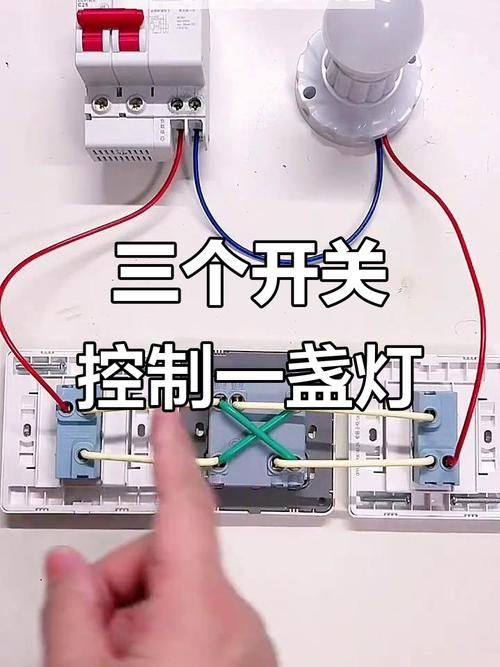

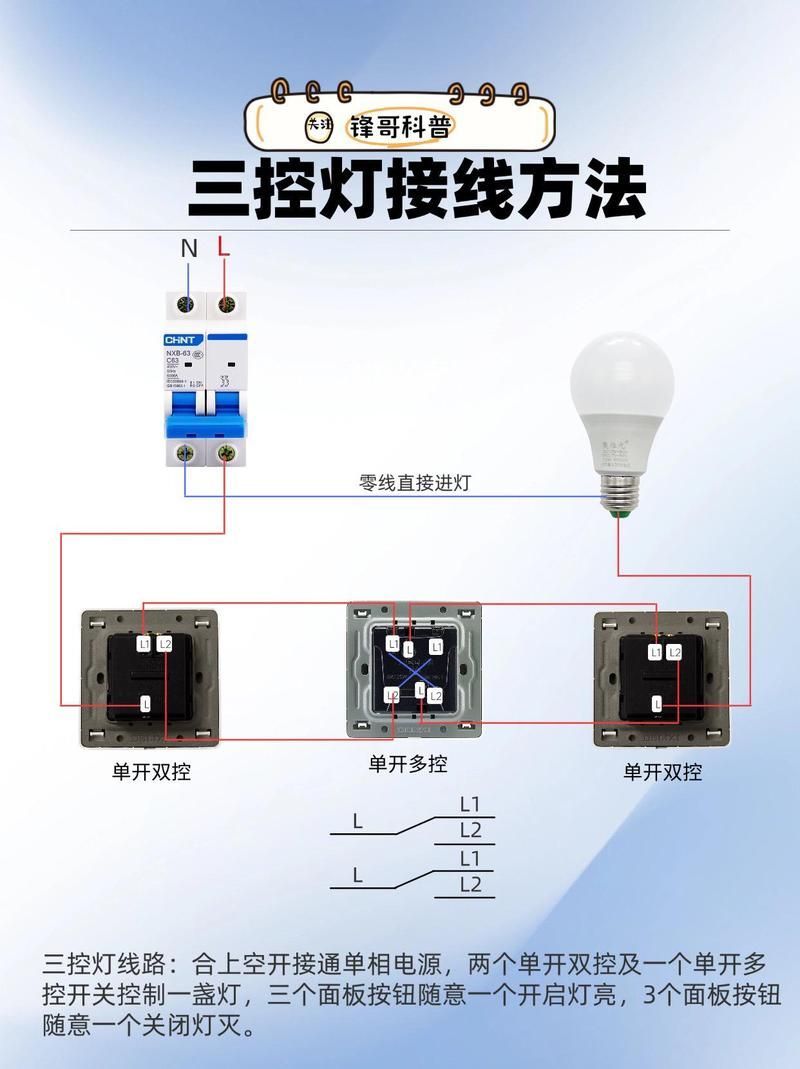

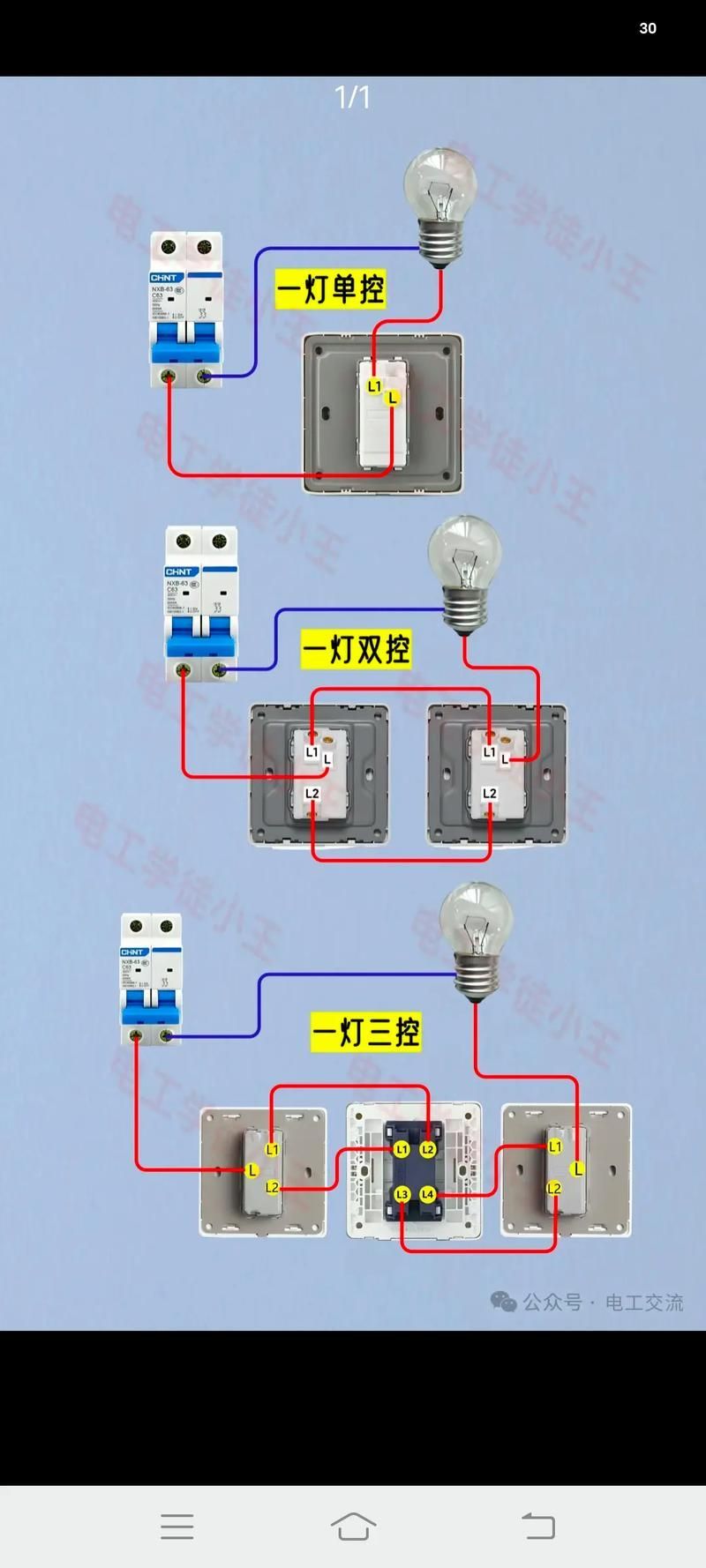

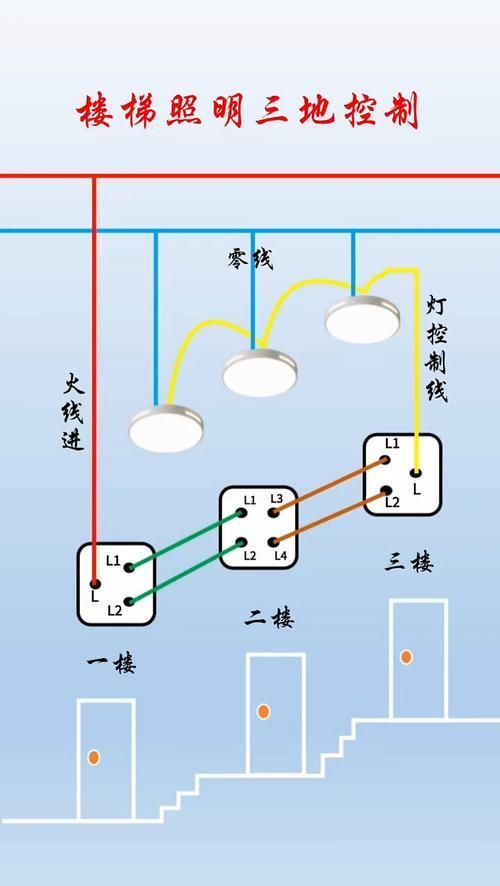

有人誤以為“三燈三控”是指三個開關共同控制一盞燈（即三控一燈），這與本題需求不符。三控一燈多用于樓梯或長走廊，實現多點啟閉同一盞燈，而本題明確為“三燈配置”，即一燈一控，屬于標準單控體系。

擴展建議：
若希望提升便利性，可考慮在三開開關旁加裝五孔插座，實現“照明+充電”一體化，接線時只需將插座的L、N、PE分別并聯至火線、零線和地線即可，無需額外布線。
